Блок диодов, сопротивлений и конденсаторов БДСКШ-М
Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.
Обмен/возврат товара надлежащего качества в течение 14 дней.
Гарантия от магазина Техноторг: 12 мес.
| Параметры | Значения |
| Сопротивление изоляции, МОм | не менее 200 |
| Электрическая прочность изоляции, В | 2000 |
| Габаритные размеры, мм | 200х112х87 |
| Масса, кг | не более 0,85 |
| Вид климатического исполнения | У2 по ГОСТ 15150 (для работы при температуре окружающей среды от -10 до +60°С). |
Блок диодов, сопротивлений и конденсаторов штепсельный БДСКШ-М предназначен для семипроводной схемы управления стрелочным электроприводом на переменном токе в метрополитене.
Аналоги
Блок диодов, сопротивлений и конденсаторов штепсельный может быть применен взамен ранее выпускавшегося блока типа БДСКШ (черт. 24233-00-00).
Конструктивное исполнение
Конструктивно элементы собраны в сополимерном корпусе на плате, установленой на скобе, прикрепленной к колодке блока. Монтаж выполнен проводом МГШВ-0,35. Устанавливается блок БДСКШ-М в колодку НМШ на релейных стативах.

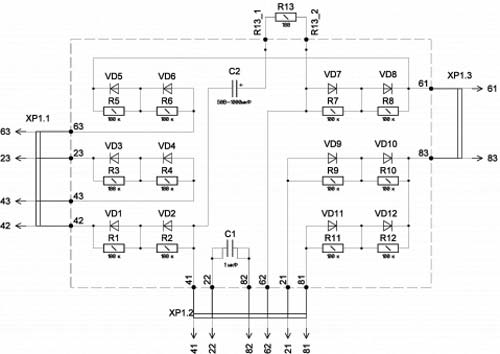

Рис.1. Схема электрическая принципиальная блока диодов и конденсаторов БДСКШ-М
