Блок БКД-У
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Для монтажа диодов и конденсаторов, входящих в рабочие схемы блоков реле используют блок БКД-У (сменный блок).
Назначение БКД-У
Устройство устанавливается со стороны монтажной панели, которая расположена вне объекта Это изделие является комплектующим компонентом блоков реле, которые выполняют функциональные составляющие в схеме БКД-У. Прибор показал себя, как во время производственного тестирования, так и в условиях реальной эксплуатации, как надежное, качественное и долговечное устройство.

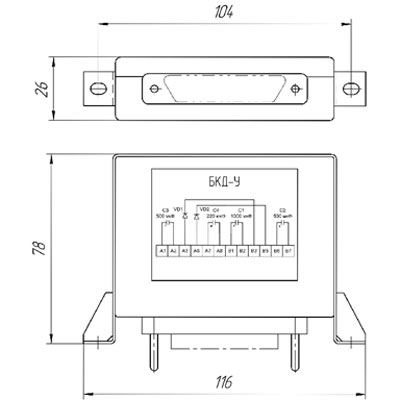

Рис.1 - Габаритные размеры БКД-У
Характеристики
|
Обозначение контактов вилки блока БКД-У |
Обозначение конденсаторов |
Емкость конденсаторов в мкФ |
|
|
А1-А2 |
С3 |
500 |
|
|
А7-А8 |
С4 |
220 |
|
|
В1-В2 |
С1 |
1000 |
|
|
В6-В7 |
С2 |
500 |
|
|
Габариты в мм |
104*78*26, с крепежами 116 |
||
|
Технический норматив |
ТУ У 27.9-34167410-025:2013 |
||
