Платиновый датчик по тонкопленочной технологии PCB
Код товара: 16077
Есть в наличии
Цена по-запросу
Оплата
Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.
Гарантия
Обмен/возврат товара надлежащего качества в течение 14 дней.
Гарантия от магазина Техноторг: 12 мес.
Описание
Технические характеристики:
- Рабочий диапазон температур 0°C ... +150°C;
- Спецификация DIN EN 60751;
- Класс допуска В; при 10000 Ом - 2В;
- Номинальное сопротивление 100 Ом, 500 Ом, 1000 и 10000 Ом при 0°C;
- Температурный коэффициент 3850 ppm/K;
- Стабильность при длительной работе;
- Измеряемый ток:
- 100 Ом: от 0,3 mA до 1,0 mA;
- 500 Ом: от 0,1mA до 0,7 mA;
- 1000 Ом: от 0,1mA до 0,3 mA;
- 10000 Ом: от 0,1mA до 0,25 mA.
- Сопротивление дорожки - Меандр: 0,06 Ом;
- Контакт - Медная площадка, покрытая оловом;
- Пайка - Контактные площадки подготовлены к пайке без выводов;
- Нагрев:
- MR 828 (Pt 100/500/1000): 0,05 K/mW при 0°С;
- MR 828 (2Pt 100/1000): 0,16 K/mW при 0°С;
- MR 845 (Pt 100/500/1000): 0,04 K/mW при 0°С;
- MR 845 (2Pt 100/1000): 0,08 K/mW при 0°С.
- Условия внешней среды - Незащищенные только в сухих условиях;
- Упаковка - Поставляется с пластиковым контейнером;
- Срок хранения - 12 месяцев.
| Номинальное сопротивление R0 |
Размеры | FC-тип | Код заказа | |
| L, мм | B, мм | |||
| 100 | 22 | 3,0 | 1206 | 30 201 029 |
| 100 | 22 | 4,0 | 1206 | 30 201 032 |
| 500 | 22 | 3,0 | 1206 | 30 201 030 |
| 500 | 22 | 4,0 | 1206 | 30 201 033 |
| 1000 | 22 | 3,0 | 1206 | 30 201 031 |
| 1000 | 22 | 4,0 | 1206 | 30 201 034 |
| 100 | 22 | 2,5 | 0805 | 30 201 075 |
| 100 | 22 | 4,0 | 0805 | 30 201 071 |
| 500 | 22 | 2,5 | 0805 | 30 201 073 |
| 500 | 22 | 4,0 | 0805 | 30 201 069 |
| 1000 | 22 | 2,5 | 0805 | 30 201 063 |
| 1000 | 22 | 4,0 | 0805 | 30 201 067 |
| 10000 | 22 | 2,5 | 0805 | спрашивайте |
| 10000 | 22 | 4,0 | 0805 | спрашивайте |

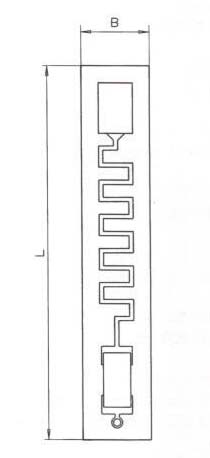

Рисунок 1 - Габариты датчика РСВ
