КИП ПВЕК с устройством для контроля тока анодных заземлителей
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Изделие предназначено для регулирования и контроля тока анодных заземлителей.

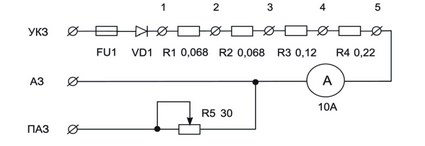

Рис.1 Принципиальная схема Устройства регулирования и контроля тока типа ПВЕК
- Fu1 - предохранитель;
- VD1 - диод;
- R1...R4 - постоянное сопротивление;
- R5 - переменное сопротивление (0-30 Ом);
- А - амперметр;
- УКЗ - установка катодной защиты;
- АЗ - анодный заземлитель;
- ПАЗ - протяженный анодный заземлитель.
Ток до 10А регулируется ступенчато с помощью перемычек (max ток нагрузки 10А). Ток до 5А регулируется плавно с помощью перемычек (max ток нагрузки 5А).
