Электромагнит ЭМГ-54

Электромагнит ЭМГ-54 – эл.магнитные устройства постоянного тока, разработанные для управления клапанными системами различного назначения. Относятся к категории неремонтируемого низковольтного электрооборудования. Устройства данного типа имеют простую конструкцию, не содержат драгоценных металлов и не требуют частого обслуживания. Выпускаются в двух вариантах климатического исполнения: тип Т – допускается воздействие на устройство соляного тумана; тип УХЛ – допускается воздействие на устройство росы или инея.

Назначение магнитов ЭМГ-54

Электромагнит ЭМГ-54 выпускаются в двух вариантах исполнения. Электромагнит ЭМГ-54-25 предназначен преимущественно для эксплуатации в качестве механизма управления пневмо- и гидроклапанами различных агрегатов и узлов автомобильного транспорта. Электромагнит ЭМГ-54-27 используется для управления приводами включения гидромеханических передач. Также допускается использование данной модели и для управления пневмо- и гидроклапанами узлов и агрегатов автомобильного транспорта, в том числе автобусов.

Устройство и работа

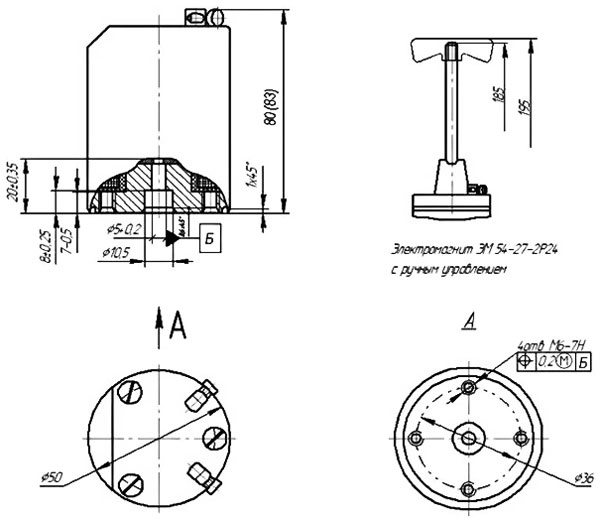

Устройство выполнено в форм-факторе металлического монокорпуса цилиндрической формы, предохраняющего катушку и якорь. Подача питания осуществляется через клеммное соединение. При подаче питания формируется магнитное поле, создающее тяговое усилие эл.магнита, перемещающее якорь в сторону опорного фланца. Возвращение якоря в первоначальное местоположение происходит пружинным механизмом при отключении питания устройства. Эл.магниты типа ЭМГ могут монтироваться в любом положении.
