Электромагнит тянущего действия ЭМИК 40
Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.
Обмен/возврат товара надлежащего качества в течение 14 дней.
Гарантия от магазина Техноторг: 12 мес.
| Наименование параметра | Значение параметра |
| Номинальное рабочее напряжение переменного тока, В | 220, 380 |
| Подолжительность включения, ПВ, % | 100 |
| Номинальное тяговое усилие, Н, не менее | 500* |
| Номинальная потребляемая мощность в режиме форсировки, Вт, не более | 1500 |
| Номинальная потребляемая мощность в режиме удержания, Вт, не более | 30 |
| Номинальный ход якоря, мм | 4,5 |
| Масса электромагнита, не более, кг | 17 |
| Частота включений электромагнита, вкл./час | 120 |
| Время втягивания, с | 0,5 |
| Время отпадания якоря, с, не более | 0,5 |
| Срок службы | не менее 5 лет |
Электромагнит тянущего действия ЭМИК 40 применяются в качестве исполнительных устройств импульсных клапанов ИК-40, используемых в системах дистанционного управления газогорелочных паровых и водогрейных котлов, тепло агрегатов и т.д.
| ЭМИК | Обозначение серии электромагнита |
| 40 | Габарит электромагнита (размер магнитопровода) |
| 1,2 | Род питающего тока: 2- однофазный, переменный |
| 1 | Траектория движения якоря: 1-прямоходовой |
| 2 | Способ воздействия на механизм: 1- одностороннего действия, тянущий |
| 54 | Степень защиты по ГОСТ 14255: 54-IP54 |
| У3 | Климатическое исполнение по ГОСТ 15150: У3 |
Пример записи условного обозначения электромагнита тянущего действия с тяговым усилием 500 Н, ходом якоря 4,5 мм, д.ля продолжительного режима работы, со степенью защиты IР54 на номинальное напряжение 380 В частоты 50 Гц при его заказе и в документации другого изделия: ЭМИК 40-211-54УЗ, 380В, ТУ У 27.9-05393406-030:2014.
Устройство и принцип работы
Подача напряжения на катушку электромагнита происходит через электронный блок управления (БУ) с помощью электрического соединителя, типа ШР20П4ЭШ8, жестко закрепленного на корпусе электромагнита. БУ переключает электромагнит с режима форсировки (номинальное питающее напряжение) в режим удержания (пониженное напряжение), чем обеспечивается экономичный режим работы.
В конструкции электромагнита ЭМИК 40 имеется два дополнительных механических устройства:
- пружинное устройство, обеспечивающее удержание якоря в исходном положении с усилием F=40+10кг при отсутствии напряжения на обмотке, и возврат его из конечного в исходное положение после снятия напряжения с обмотки;
- устройство, обеспечивающее перемещение якоря из исходного положения в конечное ручным способом, без подачи напряжения на обмотку, с последующей фиксацией его в конечном положении.
При подаче напряжения через БУ, по обмотке катушки возбуждения электромагнита протекает ток, создающий магнитный поток, под воздействием которого якорь перемещается и воздействует на шток импульсного клапана.
Эксплуатация
Оптимальными условиями для использования электромагнита ЭМИК 40 являются:
- температура окружающей среды: для электромагнита от -10 °С до +110°С для электромагнита и от -10 °С до +40°С для блока управления;
- климатическое исполнение УЗ; категории размещения 3 по ГОСТ 15150;
- степень защиты для электромагнитов IР54 по ГОСТ 14255;
- степень защиты для БУ - IP30 по ГОСТ 14255;
- высота над уровнем моря - до 2000 м;
- окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли;
- нормальное рабочее положение - вертикальное, допускается отклонение от нормального рабочего положения не более 150;
- нормальное значение механических воздействующих факторов - по ГОСТ 17516.1-90 для группы механического исполнения М9.

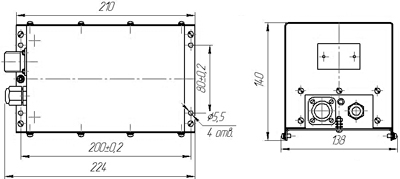

Рис.1.Габаритный чертеж блока управления электромагнита ЭМИК 40

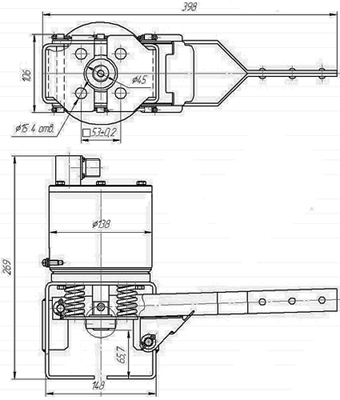

Рис.2.Габаритный чертеж электромагнита ЭМИК 40
