Вентильный электропривод ВЭП
Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.
Обмен/возврат товара надлежащего качества в течение 14 дней.
Гарантия от магазина Техноторг: 12 мес.
| Наименование параметра | Единица измерения | Норма | |
| Напряжение питания постоянного тока: Номинальное Минимальное Максимальное | В | 120(144) 102 136(162) |
|
| Номинальные параметры электродвигателя | (для | кВт А | 7,1 65 |
| продолжительного режима работы S1): | |||
| Мощность не менее Ток, не более | |||
| Крутящий момент на валу электродвигателя, не менее | Нм | 68 | |
| Частота вращения | об/мин | 900 | |
| Параметры часового режима (в течение часа, без остановок): | |||
| Крутящий момент, не менее | Нм | 210 | |
| Номинальная частота вращения, не менее | об/мин | 600 | |
| Ток не более | А | 130 | |
| Параметры продолжительного режима (в течение двух часов без остановок): | |||
| Крутящий момент, не менее Номинальная частота вращения, не менее | Нм об/мин | 122 800 |
|
| Продолжительность включения (ПВ) | % | 80 | |
| Перегрузочная способность по току двигателя: 150%, длительность 175% (отключающая), длительность | с с | 60 0,5 |
|
| Вид климатического исполнения и категория размещения, ГОСТ 15150 | УХЛ5 | ||
| Окружающая среда взрывоопасная по метану и/или угольной пыли, не более | кг/м3 %CH4 | 3*10-4 2 | |
| Степень защиты от внешних воздействий | IP54 | ||
| Группа условий эксплуатации в части воздействия механических факторов внешней среды по ГОСТ 17516-1 | М25 | ||
| Группа условий эксплуатации по ГОСТ 9.104 | В5 | ||
| Исполнения двигателя по взрывозащите | РВ 3В | ||
| Способ охлаждения двигателя по ГОСТ 20459-87 | ICA01141 | ||
| Способ крепления электродвигателя к редуктору и раме электровоза | ДРТ-13 | ||
Вентильный электропривод ВЭП предназначен для замены коллекторного электродвигателя постоянного тока типа ДРТ-13 в при воде рудничных аккумуляторных электровозов и функционирует совместно с системой у правления электровозом СУЭ-120-РВ.
Функциональные возможности
Силовой инвертор ВЭП обеспечивает:
- защиту от выхода напряжения батареи за пределы допустимых значений при ее разряде;
- три профиля задания тягового усилия привода от СУЭ;
- контроль напряжения аккумуляторной батареи с точностью 0,2 В в диапазоне от 0 до 200 В;
- контроль значения среднего тока двигателя с точностью 1А в диапазоне от 0 до 300А;
- контроль температуры силовых ключей инвертора с точностью 0,5 °С в диапазоне от 0 до 125°С;
- контроль температуры двигателя с точностью 0,5°С в диапазоне от 0 до 125°С;
- ограничение тока инвертора по температуре;
- ограничение тока двигателя по температуре;
- рекуперацию энергии при торможении электровоза;
- плавное изменение заданного значения тока по закону, определенному профилем работы;
- ограничение тока ВЭП при его перегрузке;
- управление от аналогового либо цифрового интерфейса с возможностью переключения между ними с помощью DIP – переключателя.
Конструктивное исполнение
За счет отсутствия щеточно-коллекторного узла вентильный электропривод является более надежным и безопасным при эксплуатации в условиях шахты.
Конструктивно вентильный электропривод состоит из вентильного (бесколлекторного) двигателя с интегрированным силовым преобразователем, управляющим двигателем. ВЭП получает питание и управляющие сигналы от СУЭ посредством аналогового или цифрового интерфейсов, позволяющих полностью контролировать работу электропривода.

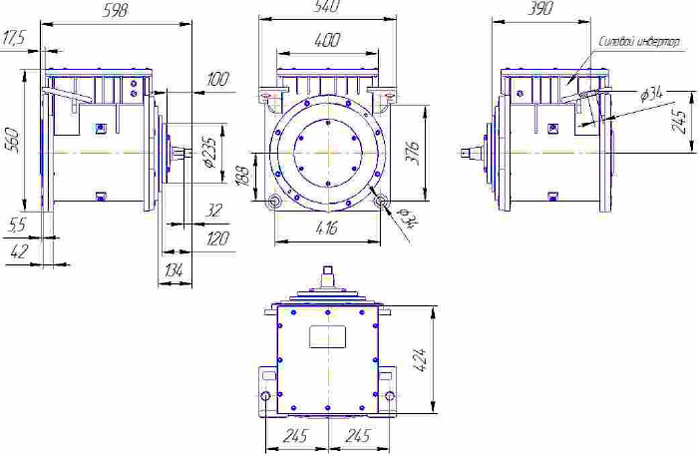

Рис.1. Габаритные размеры вентильного электропривода ВЭП
