Фотодиод ФД 306М
Описание
Фотодиоды типа ФД 306М применяются в экспонометрических системах с двухзонным измерением, метрологии и фотометрии в видимой области спектра, научных исследованиях.

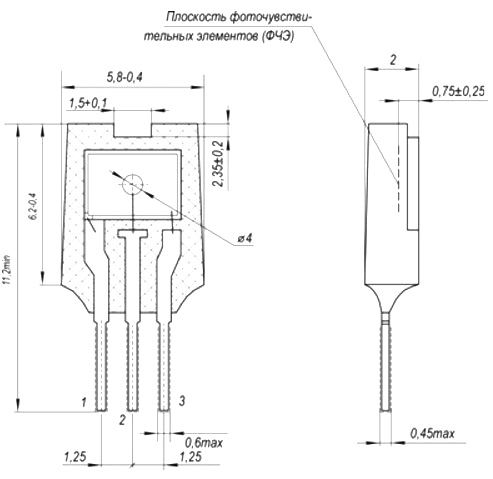

рис. 1 – Схема фотодиода, где:
1 – общий «минус»питания; 2 – внктренний ФЧЭ; 3 – наружный ФЧЭ
|
Размер наружного фоточувствительного элемента (ФЧЭ 2), мм |
3,5 х 2,3 |
|
Диаметр внутреннего фоточувствительного элемента (ФЧЭ 1), мм |
0,8 |
|
Область спектральной чувствительности, мкм |
0,38 - 0,7 |
|
Длина волны максимума спектральной чувствительности, мкм |
0,55 |
|
Режим включения |
фотогальванический(без подачи напряжения смещения)
|
|
Темновой ток наружного (прямоугольного) ФЧЭ 2 при 20 °С, при напряжении смещения Uсм= 2В, нА, не более |
1 |
|
Токовая интегральная чувствительность (ист. типа А), мА/лм, не менее |
0,5 |
|
Отношение фототоков IФЧЭ 2/ IФЧЭ 2, отн. ед |
15,52-16,48 |
|
Диапазон линейности энергетической характеристики, ЛК |
0,1 – 60000 |
|
Условия эксплуатации |
|
|
Диапазон рабочих температур, °С |
от минус 25 до 55 |
|
Относительная влажность воздуха, %, при температуре 25 °С, не более |
98 |
|
Интенсивность отказов, ч-1, не более 1х10-6 в течение наработки 10000 ч при доверительной вероятности |
0,6 |
|
Девяностопроцентный срок сохраняемости, лет, не менее |
15 |
