Фотодиод УФД-06
Описание
Фотодиод УФД-06 применяется в пирометрических преобразователях, для контроля температуры, в метрологии в условиях высокой температуры окружающей среды, для научных исследований.
|
Диаметр фоточувствительного элемента, мм |
1 |
|
Токовая монохроматическая чувствительность (λ = 0,9 мкм), А/Вт, не менее |
0,3 |
|
Токовая интегральная чувствительность (источник типа А), А/Вт, не менее |
4,5 |
|
Режим включения |
фотогальванический (без подачи напряжения смещения) |
|
Темновой ток при 150 °С, при подаче напряжения смещении Uсм = 10 мВ, А, не более |
5х10-7 |
|
Время нарастания по уровню 0,1 - 0,9 (λ = 1,06 мкм, Rн = 50 Ом), с, не более |
3х10-6 |
|
Емкость при подаче напряжения Uсм = 10 мВ, пФ, не более |
320 |
|
Сопроитвление фотодиода при нулевом смещении при 20 °С, Ом, не менее |
1х108 |
|
Корпус |
металлостеклянный, плоское входное лейкосапфировое окно |
|
Масса, г, не более |
5 |
|
Интенсивность отказов, ч-1, не более 3х10-5 в течение наработки 7000 ч при температуре 70 °С при доверительной вероятности |
0,6 |
|
Девяностопроцентный срок сохраняемости в составе аппаратуры |
не менее 15 лет |

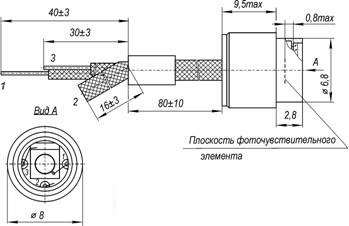

рис. 1 – Габаритные размеры фотодиода УФД-06, где:
1 - фоточувствительный элемент; 2 – корпус; 3 – общий «плюс» питания
Условия эксплуатации
- Диапазон рабочих температур,°С: от минус 60 до 150;
- Относительная влажность воздуха, %, при температуре 40 °С: до 98.
