Плиты присоединительные Р6.3

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Р6.3 – линейка присоединительных плит для обеспечения монтажа гидравлического оборудования. Данная линейка включает девять модификаций, различающихся габаритными характеристиками и размерами присоединительных отверстий.

Назначение

Плиты присоединительные Р6.3 применяются в качестве устройств, обеспечивающих подключение гидрораспределителей, имеющих условный проход 6,0 мм.

Устройство и работа

Плиты данного типа выполнены в формате плоского цельного устройства с шестигранным профилем. В центральной части имеются сквозные отверстия под выходы гидрораспределителя. Кроме того, на плите расположены монтажные отверстия под болтовые соединения.

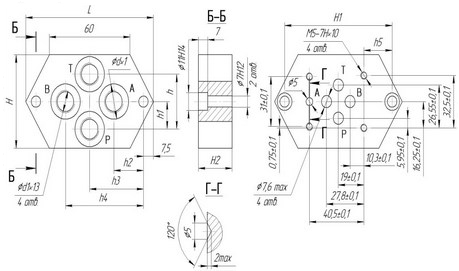

Схема габаритных и установочных размеров Плиты Р-6,3

Рис.1 Схема габаритных и установочных размеров Плиты Р-6,3



Характеристики

Технические характеристики
Модификации L H H1 H2 h h1 h2 h3 h4 h5 d d1
Р6,3-002 95 60 80 25 36±0.3 18±0.15 23±0.3 40±0.3 57±0.3 21±0.2 Ø22 М14х1,5
Р6,3-002-01 95 60 80 25 36±0.3 18±0.15 23±0.3 40±0.3 57±0.3 21±0.2 Ø22 G1/4
Р6,3-002-02 95 60 80 25 36±0.3 18±0.15 23±0.3 40±0.3 57±0.3 21±0.2 - К1/4"
Р6,3-003 105 80 95 30 48±0.3 24±0.15 22±0.3 44±0.3 66±0.3 26±0.2 Ø28 М18х1,5
Р6,3-003-01 105 80 95 30 48±0.3 24±0.15 22±0.3 44±0.3 66±0.3 26±0.2 Ø28 G3/8
Р6,3-003-02 105 80 95 30 48±0.3 24±0.15 22±0.3 44±0.3 66±0.3 26±0.2 - К3/8
