Кошка с ручным приводом 0,5 А

Кошка с ручным приводом 0,5 А предназначена для перемещения тали ручной грузоподъемностью 0,5 т с грузом в цехах, на складах и монтажных площадках при небольших грузопотоках с малыми скоростями перемещения грузов.

Особенности

• Монтируется на однорельсовых двутавровых балках (№ 14 ,16 ,18, 20, 22, 24 по ГОСТ 8239 и № 18М, 24М по ГОСТ19425), а также используется для оборудования ручных кранов.
• Кошка соответствует исполнению У, категорий размещения 1.1, 2, 3 по ГОСТ 15150.
• Эксплуатация кошки разрешается при температуре окружающей среды не ниже - 40 °С.
• Техническое обслуживание (для кошек и тележек всех типов и грузоподъемностей) заключается в проверке качества затяжки гаек на оси и внешнем осмотре узла подвески тали.

Примечание: Кошка ручная 0,5А изготавливается также во взрывобезопасном

Конструктивное исполнение

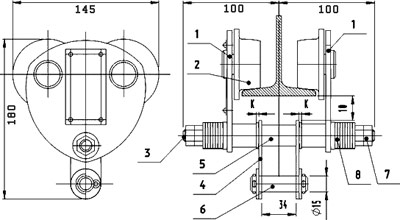

Кошка с ручным приводом 0,5 А из двух щек 1 с четырьмя роликами 2, оси 3 с двумя серьгами 4, дистанционной втулки 5, оси 6, гаек 7 и регулировочных шайб 8.

Рис.1. Схема кошки с ручным приводом 0,5 А
