Панель индикации ПР-И-ТК

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Панель индикации ПР-И-ТК

  • Сбор, хранение и отображение параметров трехфазной сети, полученных от преобразователей измерительных ПР-03-ТК по интерфейсу RS-485 (протокол Modbus RTU).
  • Задание номинальных значений тока и напряжения на входах внешнего трансформатора отдельно по каждому подключенному преобразователю измерительному для корректного отображения параметров сети.
  • Автоматический и ручной режимы отображения данных.
  • Поочередное отображение выбранного оператором параметра сети по всем подключенным преобразователям измерительным в автоматическом режиме.
  • Выбор оператором преобразователя измерительного и параметра сети для отображения данных в ручном режиме.
  • Светодиодная сигнализация включения автоматического режима работы.
  • Подсветка кнопок в соответствии с выбором параметра для отображения.
  • Максимальное количество кнопок панели – 16.
  • Конфигурация и назначение кнопок определяется заказчиком в техническом задании.
  • Архивирование на сменную карту памяти (SD или micro SD).
  • Встроенные часы реального времени с питанием от литиевой батареи.
  • Пятиразрядный индикатор зеленого свечения с высотой знака 14 мм.
  • Три режима архивирования данных: статический, динамический, аварийный:
    • статический. Запись в архив производится через определенный интервал времени, задаваемый в параметрах настройки;
    • динамический. Запись в архив производится, если разность текущего и предыдущего значения превышает порог архивирования, задаваемый пользователем;
    • аварийный. При появлении ошибки по регистрируемому каналу либо при срабатывании реле производится внеочередная запись в архив.
  • Передача и просмотр архива на ПК без извлечения карты памяти осуществляется по интерфейсу RS-485 с помощью специализированного программного обеспечения, входящего в комплект поставки.

Характеристики

Количество кнопок управления индикацией, не более 16
Тип поддерживаемых карт памяти SD,micro SD
Тип файловой системы карты памяти FAT16
Тип файлов архива csv
Скорость передачи данных, Кбит/с 9,6; 19,2; 38,4; 57,6; 115,2
Напряжение питания =24В
Рабочий диапазон температур +5°С..+50°С
Пыле-влагозащита IP41

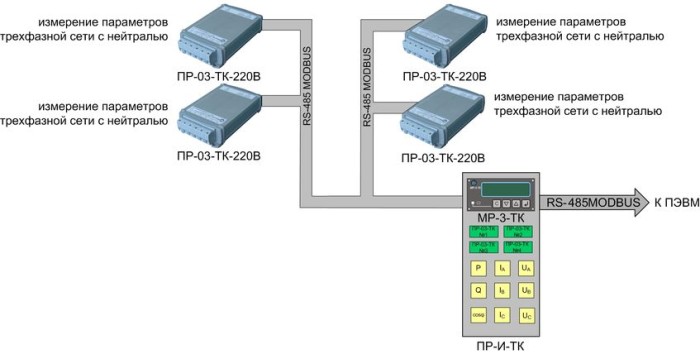

Пример организации системы

Комплектация

Комплектность поставки

  • многоканальный регистратор МР-3-ТК;
  • кнопки управления индикацией – не более 16. Количество, конфигурация и назначение кнопок определяется заказчиком в техническом задании;
  • преобразователь напряжения ~220В/=24В.

Многоканальный регистратор и кнопки управления индикацией закреплены на металлическом основании, габаритные размеры которого определяются требованиями заказчика.
