Описание
УЦИ Ф5290
Устройство цифровой индикации Ф5290 – это прибор, который используется для контролирования угловых или линейных перемещений по одной из оси координат при помощи измерительного преобразователя – сельсин БС-155А. Также можно использовать для индикации положений в подвижных частях станков или как специализированное вспомогательное комплектующие изделие.
Характеристики
- Автоматически тестирует основные узлы при включение питания.
- Индикация отсчета обеспечивается в следующих диапазонах, при контроле:
- линейных перемещений – от -9999999 до +9999999;
- угловых перемещений – от 00.00.00. до 359.59.590;
- угловых перемещений в градусах – от 0.0 до 359, от 0.00 до 359.90, от 0.000 до 359.990, или от 0.0000 до 359.9990.
- Обеспечивается гашение незначащих нулей в старших разрядах.
- Коэффициент преобразования УЦИ, который определяет количество счетных импульсов при одном обороте ротора сельсина, равен:100; 200; 300; 400; 500; 600; 800; 1000; 1200; 1500; 2000; 3000; 4000; 5000; 6000; 7500; 10000; 15000; 20000; 30000 единиц.
- Предел допускаемой погрешности при нормальных условиях равен 0,001 оборота ротора сельсина.
- Устройство Ф5290 обеспечивает:
- дискретность изменений отсчета перемещения 1 - 99 единиц.
- возможность ввода произвольного значения начального отсчета.
- возможность переключения направления оси координат.
- устойчивую работу при прерывание электропитания до 10 ms.
| Характеристика | Обозначение |
| Потребляемая мощность | 8 W |
| Степень защиты | IP 43 |
| Габариты | 325 * 315 * 95 мм |
| Вес | 3,5 кг |
| Индикация отсчета | 0 - 1200 rpm |
| Время для установления рабочего режима, не более | 5 мин |
| Питание | 85 - 242 V |
| Частота | 49 - 61 Hz |
Ф5290 может обеспечивать непрерывную работу в течение 16 часов, с перерывом не менее одного часа. Время, затрачиваемое устройством для восстановления в рабочих условиях, составляет не более 4 часов. Средний срок службы прибора – не менее 15 лет.

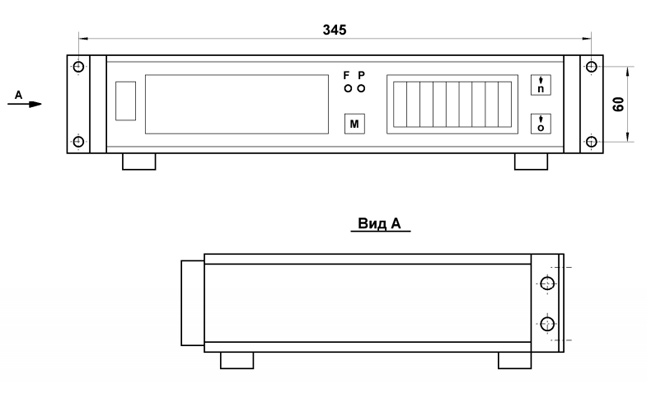

Рис.1 - пример щитового крепления Ф5290

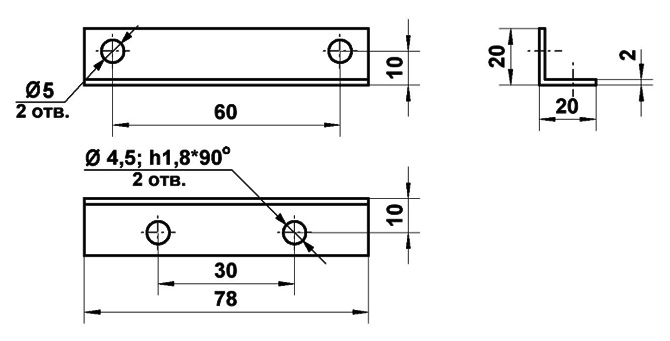

Рис.2 - эскиз детали для щитового крепления УЦИ (2 шт.)
Комплектация
- Устройство цифровой индикации Ф5290 – 1 шт.
- Комплект запасных частей – 1 комплект.
- Ведомость ЗИП – 1 шт.
- Инструкция по эксплуатации – 1 шт.
- Паспорт на устройство – 1 шт.
