Устройство индикации ВС5113

• Устройство ВС5113 позволяет обеспечивать индикацию отсчета линейных или угловых перемещений при контроле в секундах, минутах или градусах. Диапазон отсчета при линейных перемещениях составляет от -9999999 до +9999999, при угловом перемещение – 0.00.00-359.59.59.
• УЦИ позволяет производить индикацию отсчета перемещения при частоте сигнала от ноля до 500 kHz.
• Устройство индикации самостоятельно производит коммутацию положения запятой. Эта запятая отделяет младшие разряды отсчета.
• Обеспечивается дискретность изменений отсчета перемещений в младшем разряде от 1…99 единиц.
• Есть возможность масштабирования импульсов с коэффициентом от 0,000001 и до 9,999999.
• Автоматически убирает не имеющих значение нулей в старших разрядах.
• Переключает направления оси координат.
• Компенсирует люфт.
• Совершает автозапись и восстановление значений координат опорной точки.
• Имеет функцию оперативного переключения с контроля диаметра на контроль радиуса.
• По отдельному заказу существует функция обмена информацией с другим устройством при помощи интерфейса RS232C или RS485.
• Внесенная в энергонезависимую память устройства ВС5113 информация, будет храниться там не меньше десяти лет с момента отключения источника питания.
• Питание устройства производится от сети с переменным током напряжением 85-242V, мощность не более 8W.
• Производится в климатическом исполнение УХЛ с 4 категорией.
• Степень защиты в устройстве ВС5113 составляет IP43, габариты – 325*280*95 мм.
• В комплект поставки, по желанию, есть возможность включить ИП и соединяющие провода различной длины.

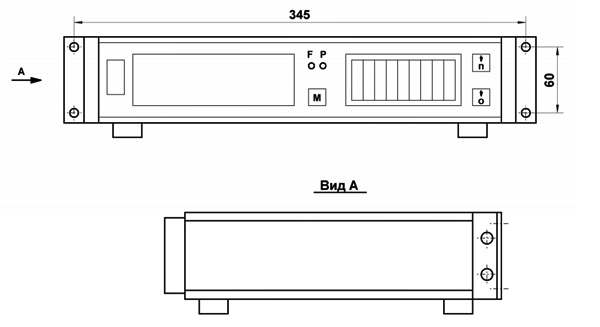

Пример щитового крепления УЦИ

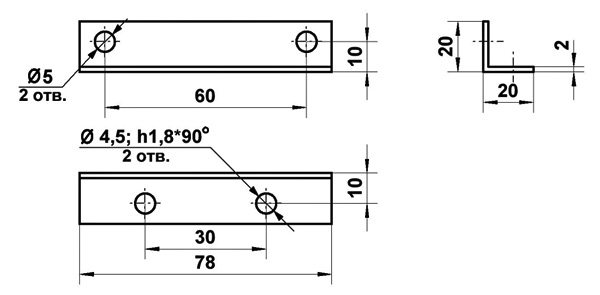

Эскиз детали для крепления устройства индикации ВС5113 (2 шт.)

УЦИ ВС5113

Устройство цифровой индикации ВС5113 – это устройство, предназначенное для обеспечения контроля угловых или линейных перемещений по оси координат при помощи измерительных преобразователей. Они основаны на базе фотоэлектрических линейных или круговых преобразователей типа ЛИР, напряжение питания в котором составляет 5 V, потребление тока не превышает 300 mA. Также устройство ВС5113 может применяться как специальная дополнительная комплектация в системе контроля в подвижных механизмах станка или другой машины.
