Блок питания МТМ-101
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Блок питания МТМ101 предназначен для питания средств промышленной автоматики и контрольно-измерительных приборов.
Основные функции
- светодиодный индикатор питания
- монтаж настенный

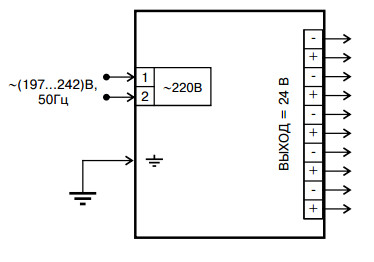

рис. 1 – Схема подключения
Характеристики
|
Напряжение питания |
AC 197...242 В |
|
Потребляемая мощность при номинальном токе нагрузки, не более |
25 ВА |
|
Диапазон рабочих температур |
+5...+50 °С |
|
Выходное напряжение постоянного тока |
24 +0,5 -1,5 В |
|
Максимальный ток нагрузки |
0,5 А |
|
Уровень пульсаций выходного напряжения, не более |
0,5 % |
|
Количество выходных клемм (гальванически связанных) |
5 пар |
|
Степень защиты корпуса |
IP20 |
|
Масса, не более |
1,4 кг |

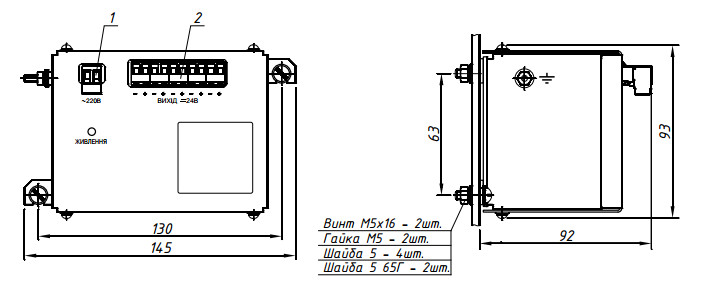

рис. 2 - Монтажный чертёж МТМ101, где:
- 1- Клеммник “под винт” (Сечение провода Smax = 2,5 мм2);
- 2 - Клеммник “под винт” (Сечение провода Smax = 1,5 мм2).
