Клапан тормозной КТО 20.3-Т 02/08

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

КТО 20.3-Т 02/08-УХЛ1 (У4610.33А) – универсальный тормозной клапан для гидравлических систем управления промышленным оборудованием. Приборы данного типа имеют условный проход 20,0 мм и работают в системах с номинальным давлением не выше 32,0 МПа. Номинальный расход устройства равен 160 л/минуту.

Назначение

Клапан тормозной КТО 20.3-Т 02/08-УХЛ1 используется в контурах гидравлического управления торможением промышленных механизмов и их отдельных узлов, обеспечивая надежное одностороннее торможение с сохранением хода в обратном направлении.

Устройство и работа

Клапан исполнения У4610.33А имеет прямоугольный металлический корпус, на котором предусмотрены штуцерные разъемы для подключения патрубков.

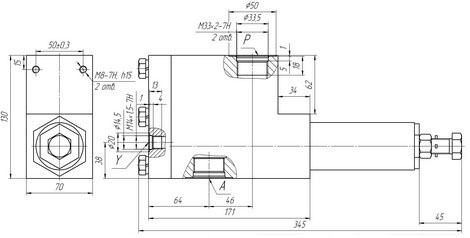

Габаритные и установочные размеры Клапана КТО-20.3Т

Рис.1 Габаритные и установочные размеры Клапана КТО-20.3Т

Характеристики

Технические характеристики

Наименование

Норма

Условный проход, ДУ, мм:

20

Расход рабочей жидкости, л/мин:

- номинальный

- максимальный

160

200

Давление на входе, МПа:

- номинальное

- максимальное

25

32

Давление открывания обратного клапана, МПа:

0,5

Давление управления, МПа:

- минимальное давление начала открытия дроссельной щели

- максимальное давление конца открытия дроссельной щели

0,8

8

Максимальные внутренние утечки, см3/мин

250

Масса (без рабочей жидкости), кг

16
