Клапан КП-6
Описание
Клапан КП-6 это предохранительное устройство.
Об оборудовании
Клапан прямого действия предназначен для предохранения оборудования, которое находится под высоким давлением. Рабочий процесс клапана предохранительного КП протекает в гидравлических системах и конструкциях. Его основная задача предостеречь систему СГС от возможного повышения давления, не предусмотренного в рабочих показателях СГС.
Корпусная часть, пробка, а так же винт для регулировки изготавливается из сплава алюминиевого металла. Внутренние комплектующие состоят из стали по ГОСТу № 1050-88 или № 4543-71.
Заводское название
Клапан предохранительный КП-6 также называется 577-99.2560-01. Его заводской чертеж АЕИУ.306562.007-01. Иногда его называют клапан КП-6-1.
Характеристики
- Диаметр прохода для жидкости составляет всего лишь 6 миллиметров.
- Может работать с тремя видами жидкости.
- За одну минуту может прокачиваться 12,5 литра рабочей жидкости. Его расход равен 0,2 х 0,001 м3 за секунду.
- Предел процесса регулировки рабочего давления во время начала открытия колеблется от 6 до 26 кгс на см2.
- Температурный диапазон для работы: -40 - +65 градусов.
- Вес клапана 300 грамм.
- Размеры: 12,2 см х 5,8 см х 5,3 см.

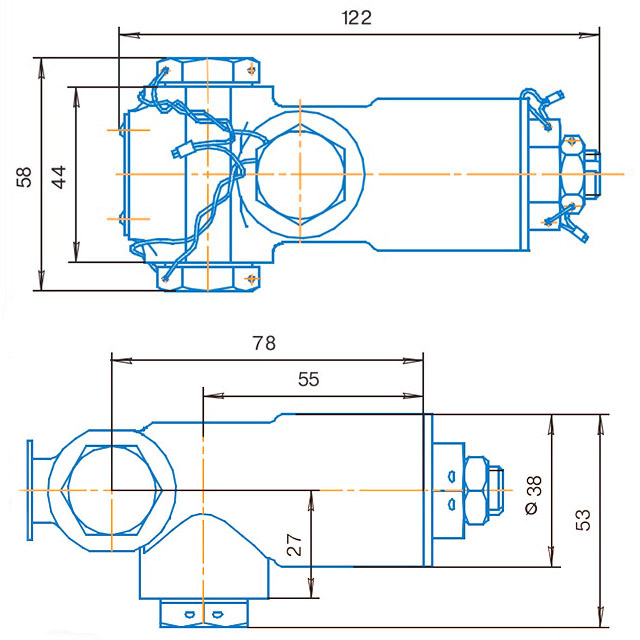

Схематическое изображение размеров клапана

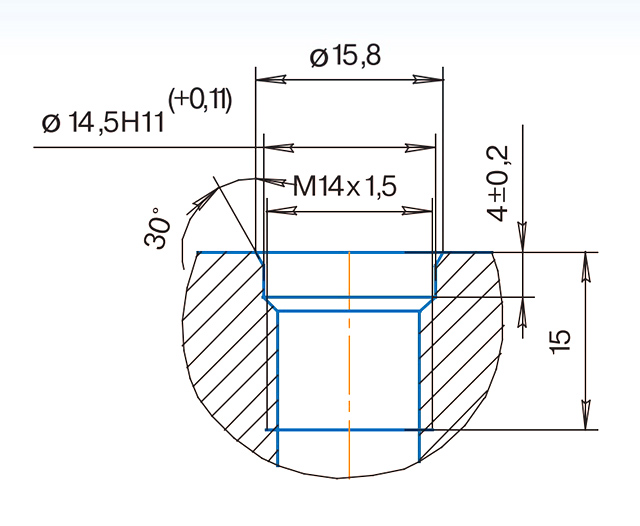

схематическое изображение каналов, напора и слива клапана КП
