Клапаны шаровые регулирующие R2, R3
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Клапаны шаровые регулирующие R2, R3 применяются для плавного регулирования потоков теплоносителя и хладагента.
Особенностью конструкции этих шаровых клапанов является равнопроцентная по отношению к теплообменнику характеристика потока, что позволяет в конечном итоге получить линейную зависимость между тепловым выходом и открытием (углом поворота) клапана. Этот эффект достигается установкой во входном отверстии корректирующего диска, имеющего V образное пропускное отверстие.
Характеристики
| Технические характеристики | R2 двухходовой | R3 трехходовой |
| Рабочая среда | холодная и горячая вода, содержание гликоля, не более 50% | |
| Температура среды, °С | +5…+100 для привода TR 24-SR, +5…+120 для привода LR 24 A-SR | |
| Запираемый перепад давления, кПа | 1400 | |
| характеристика потока | регулирующий канал А-АВ: равнопроцентная характеристика | |
| Уровень утечки | А, герметичен | регулирующий канал А–АВ: А, герметичен |
| Допустимый перепад давлений | 350 кПа (200 кПа - для бесшумной работы) | |
| Угол поворота | 90° | |
| Положение установки | от вертикального до горизонтального | |
| Техническое обслуживание | Не требуется | |
| Тип клапана | DN, мм | rp | Размеры, мм | Глубина мм | Масса*, кг | |
| l | H | |||||
| R 2015-1-S1, R 2015-1P6-S1 | 15 | 1/2" | 67 | 35 | 13 | 0,24 |
| R 2015-2P5-S1 | 15 | 1/2" | 67 | 44 | 13 | 0,3 |
| R 2020-4-S1 | 20 | 3/4" | 78 | 46 | 14 | 0,42 |
| R 2020-8P6-S2 | 20 | 3/4" | 78 | 46 | 14 | 0,42 |
| R 2025-6P3-S2 | 25 | 1" | 87 | 46 | 16 | 0,55 |
* масса без привода

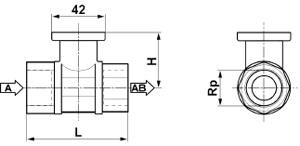

Рис.1. Схема клапанов регулирующих R2
| Тип клапана | DN, мм | rp | Размеры, мм | Глубина мм | Масса*, кг | ||
| l | н | м | |||||
| R 3015-1-S1 | 15 | 1/2" | 67 | 35 | 36 | 13 | 0,27 |
| R 3015-1P6-S1 | 15 | 1/2" | 67 | 44 | 36 | 13 | 0,37 |
| R 3015-2P5-S1 | 15 | 1/2" | 67 | 44 | 36 | 13 | 0,37 |
| R 3020-4-S1 | 20 | 3/4" | 78 | 46 | 41,5 | 14 | 0,46 |
| R 3025-6P3-S2 | 25 | 1" | 87 | 46 | 45 | 16 | 0,65 |

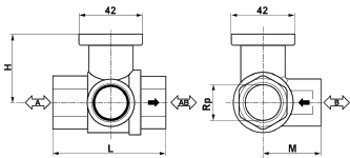

Рис.2. Схема клапанов регулирующих R3
