Линзовые компенсаторы круглого сечения ПГВУ 242÷245-93, ОСТ 34-42-569÷572-93

Компенсаторы круглые осевые линзовые изготовленные по ПГВУ имеют следующие параметры:

• Диаметры (Ду) от 200 до 6000 мм
• Давление (Ру) до 0,02 МПа

Компенсирующая способность для 1-но линзового до 18 мм, 2-х линзового до 36 мм, 3-х линзового до 54, 4-х линзового до 72 мм при работе линзы только на сжатие без предварительной холодной растяжки, при 1000 циклах нагружения компенсатора. Если компенсатор при монтаже будет растянут на ту же величину, то общая компенсирующая способность удвоится.

Компенсаторы круглые осевые линзовые изготовленные по ОСТ имеют следующие параметры:

• Диаметры (Ду): от 200 до 1400 мм
• Давление (Ру): до 1,6 МПа

Компенсирующая способность для 1-но линзового до 18 мм, 2-х линзового до 36 мм, 3-х линзового до 54, 4-х линзового до 72 мм при работе линзы только на сжатие без предварительной холодной растяжки, при 1000 циклах нагружения компенсатора. Если компенсатор при монтаже будет растянут на ту же величину, то общая компенсирующая способность удвоится.

Линзовые компенсаторы круглого сечения ПГВУ 242÷245-93, ОСТ 34-42-569÷572-93 применяются в нефтеперерабатывающей, химической и газовой отраслях промышленности для компенсация температурного удлинения корпусов теплообменного и газотурбинного оборудования.

Устройство и принцип действия

Однослойные, изготавливается из линз и полулинз сваренных в вершинах и впадинах волны. Обладая большей жесткостью для сдвигового и углового перемещений, как результат применения однослойных материалов с толщинами от 3 до 10 мм, данный вид компенсаторов находит большое применение для компенсации в осевом направлении в системах с большими рабочими давлениями и температурами.

Возможность изменять геометрию линзы, позволяет разрабатывать и изготовлять линзовые компенсаторы с внутренним диаметром до 5000 мм с применением особых сталей и сплавов для достижения требуемых эксплуатационных показателей. В зависимости от требований по компенсации, линзовые компенсаторы могут состоять из одной, двух, трех и более линз.

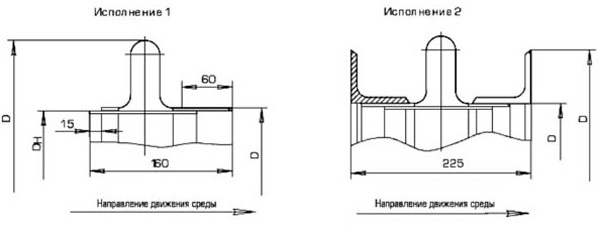

Рис.1. Схема компенсаторов круглых осевых линзовых ПГВУ 242÷245-93

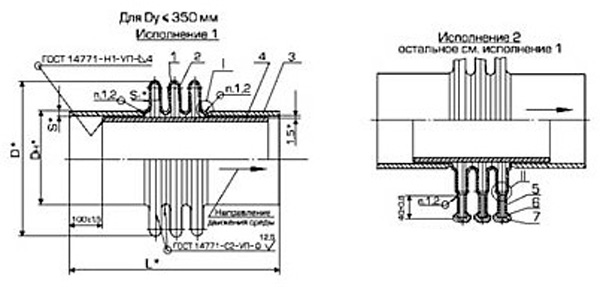

Рис.2. Схема компенсаторов круглых осевых линзовых ОСТ 34-42-569÷572-93

Компенсаторы круглые линзовые осевые изготавливаются согласно ПГВУ:

• ПГВУ 242-93 (однолинзовые),
• ПГВУ 243-93 (двухлинзовые),
• ПГВУ 244-93 (трехлинзовые),
• ПГВУ 245-93 (четырехлинзовые).

Компенсаторы линзовые осевые изготавливаются согласно ОСТам:

• ОСТ 34-10-569-93 (однолинзовые),
• ОСТ 34-10-570-93 (двухлинзовые),
• ОСТ 34-10-571-93 (трехлинзовые),
• ОСТ 34-10-572-93 (четырехлинзовые).
