Крюк тяговый 260-2707212

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Крюк тяговый 260-2707212 устанавливается на автомобилях семейства КрАЗ и предназначен для буксирования прицепов.

Устройство и принцип действия

При работе автомобиля в составе автопоезда проушина дышла прицепа фиксируется на тяговом крюке с помощью защелки. При этом фиксатор защелки сначала отводится в крайнее верхнее положение и устанавливается в выточке рога крюка, а при запирание опускается в исходное положение. В таком положении фиксатор закрепляют подвешенным на цепочке шплинтом.

Крюк тяговый 260-2707212 крепится на задней поперечине рамы в двухстороннем амортизационно -поглощающем устройстве.

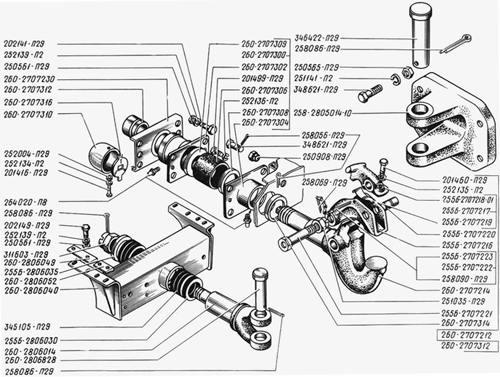

Рис.1. Схема устройства буксирного КрАЗ
Рис.1. Схема устройства буксирного КрАЗ

Перечень запасных частей устройства буксирного КрАЗ
№ детали Наименование детали Кол-во деталей в моделях
201416-П29 Болт М6х1х12 2
201460-П29 Болт М8х1,25х30 1
201499-П29 Болт М10х1,5х30 2
202141-П29 Болт М16х1,5х35 6
202149-П29 Болт М16х1,5х60 6
250561-П29 Гайка М16х1,5 12
250565-П29 Гайка М20х1,5 4
250908-П29 Гайка М20х1,5 4
251035-П29 Гайка М24х2 1
251141-П2 Шайба (только для модели КрАЗ-260В) 4
252004-П29 Шайба 6 2
252134-П2 Шайба 6 пружинная 2
252135-П2 Шайба 8 пружинная 1
252136-П2 Шайба 10 пружинная 2
252139-П2 Шайба 16 пружинная 12
252141-П2 Шайба 20 пружинная (Узел/Деталь на иллюстрации не отмечена) 4
255Б-2707216 Защелка буксирного крюка 1
255Б-2707217 Собачка защелки с пружиной в сборе 1
255Б-2707218-01 Собачка 1
255Б-2707219 Пружина собачки 1
255Б-2707220 Ось собачки 1
255Б-2707221 Палец защелки 1
255Б-2707222 Цепочка со шплинтом в сборе 1
255Б-2707223 Цепочка со шплинтом 1
255Б-2806030 Элемент упругий 14
255Б-2806035 Шайба специальная 1
258-2805014-10 Вилка буксирная задняя 1
258056-П29 Шплинт разводной 4х40 5
258069-П29 Шплинт разводной 5х36 1
258086-П29 Шплинт разводной 6,3х60 2
258090-П29 Шплинт 6,3х100 1
260-2707212 Крюк буксирный в сборе 1
260-2707214 Крюк 1
260-2707230 Поперечина буксирного прибора 1
260-2707300 Корпус в сборе 1
260-2707302 Корпус 1
260-2707304 Крышка 1
260-2707306 Буфер 1
260-2707308 Фланец задний 1
260-2707309 Фланец передний 1
260-2707310 Чехол гайки 1
260-2707312 Гайка 1
260-2707314 Грязеотражатель крюка 1
260-2707316 Шайба стопорная 1
260-2806014 Вилка 1
260-2806028 Палец 1
260-2806040 Поперечина в сборе 1
260-2806049 Прокладка 2
260-2806052 Пластина 2
264020-П8 Пресс-масленка 1/8" 2
311603-П29 Гайка 1
345105-П29 Шайба 12
346422-П29 Палец 35х126 1
348621-П29 Болт М20х1,5х35 4
348621-П29 Болт М20х1,5х35 4

Характеристики

Технические характеристики
Параметры Значения
Крюк тяговый двустороннего действия с диаметром зева, мм 48
Длина крюка, мм 450
Масса, кг 19,00
