Описание

Модуль расширения IOM-T7 используется для измерения температуры с помощью термодатчиков, использующих в своей работе принцип изменения сопротивления в зависимости от температуры окружающей среды. К устройству может подключаться до 7 датчиков, при трехпроводной схеме подключения.

Прибор может использоваться, в качестве ведомого устройства, при построении сетей высокого уровня, для организации контроля температуры на объектах различного назначения.

Устройство и работа модуля IOM-T7

В случае возникновения погрешностей, вызванных – неточностью преобразования датчиков, погрешностью вносимой соединительными проводами может проводится коррекция измеряемых параметров. Для увеличения точности измеряемых значений предусмотрено три вида корекции:

  • Тип датчика – изменение типа датчика вносит изменения в формулу пересчёта АЦП.
  • Сдвиг – используется для компенсации сопротивления соединительных проводов. Заданный параметр сдвига, добавляется к каждому измеренному значению.
  • Наклон – используется для коррекции неточности датчиков. Каждое измеренное значение умножается на заданный коэфициент.

Для определения параметров работы устройства, на лицевой панели, расположены соответствующие индикаторы:

  • Питание – сигнализирует о наличии питания – 24В.
  • Связь – мигание индикатора сигнализирует об ответе устройства на входящий Modbus запрос.

Характеристики

Сетевой адрес устройства задается с помощью переключателей, расположенных на основной плате, установка адреса происходит при подаче питания.

Модуль расширения IOM-T7 может работать в таких случаях:

№ п\п

Параметр

Значение

1

Питающее напряжение, В

24

2

Максимальный ток, mА

200

3

Максимально допустимый измерительный ток, на канал, mкА

400

4

Гальваническая развязка RS485

Есть

5

Гальваническая развязка контроллер – канал и канал - канал

нет

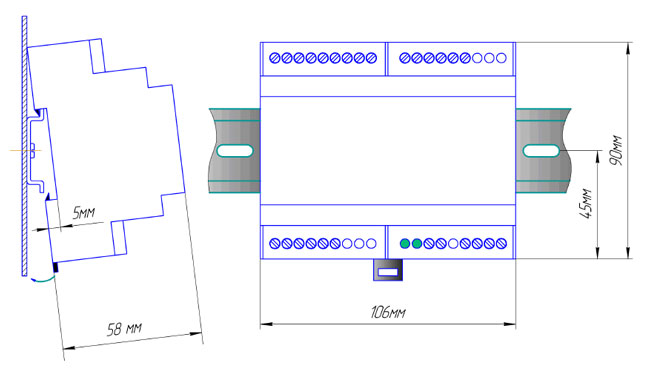

Размеры модуля IOM-T7

Размеры модуля

Устройство не является пыле и влагозащищенным.

Значения, полученные от датчиков, и конфигурация прибора передаются с помощью интерфейса RS485 и с использованием протокола Modbus RTU в режиме Slave.

Заданные значения параметров связи:

  • Информация передается со скоростью 19 тысяч 200 бит в секунду.
  • Четный паритет.
  • Одна стоп бита.
  • Т1-Т7 – Свечение указанных индикаторов сигнализирует о выходе значения температуры за предел измерения.
  • Err – показывает, что АЦП находится в нерабочем состоянии. Также мигание индикатора, может наблюдаться, в случае наличия сильных помех.
