Прибор контроля цифровой МТМ-310
Описание
Приборы контроля МТМ-310 предназначены для цифровой индикации значений технологических параметров заданных сигналами постоянного тока 0...5 мА, 0...20 мА, 4...20 мА, напряжения постоянного тока 0...1 В; для цифровой индикации интегрированного, мгновенного значения расхода и интегрированного значения расхода за последний целый час, предшествующий текущему.
Основные функции
- питание двухпроводных преобразователей;
- входные сигналы 0...5 мА, 0...20 мА, 4...20 мА, 0...1 В;
- НСХ - линейная или извлечение квадратного корня (устанавливается потребителем);
- гальваническое разделение входных цепей и цепей питания 500 В;
- цифровая индикация измеряемого параметра и значений уставок светодиодным индикатором;
- сигнализация достижения технологическим параметром уставок верхнего и (или) нижнего уровней (МТМ310С);
- запоминание времени и значения расхода в момент отключения питания (МТМ310И);
- программирование всех параметров с лицевой панели прибора.

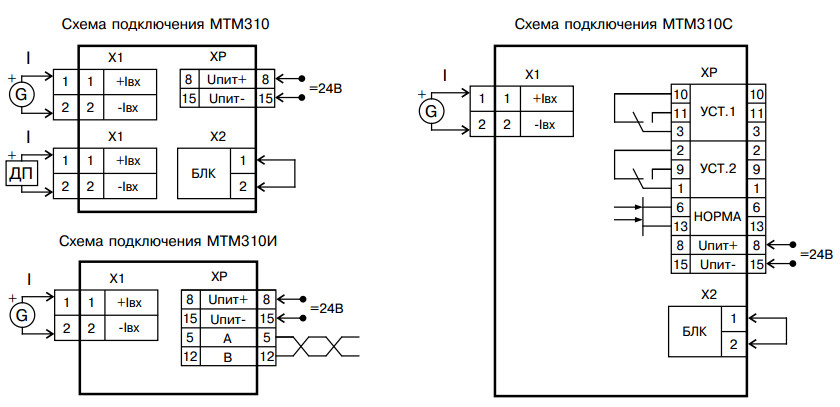

рис. 1 - Схема подключения МТМ310, МТМ310С
Характеристики
|
Напряжение питания |
DC 24 В +10% -15% |
|
при поставке в комплекте с МТМ101 |
АС 197...242 В |
|
при поставке в комплекте с МТМ140, МТМ141, МТМ142 |
АС 100...250 В |
|
Потребляемая мощность, не более |
3 Вт |
|
Диапазон рабочих температур |
+5...+50 °С |
|
Класс точности |
0,1 |
|
Коммутационная способность выходов реле МТМ310-С |
250 В / 1 А |
|
Максимальная коммутируемая мощность МТМ310-С |
60 Вт пост. тока |
|
Входное сопротивление, для входных токовых сигналов, не более: |
|
|
0...5 мА |
400 Ом |
|
0...20 мА, 4...20 мА |
100 Ом |
|
Степень защиты корпуса |
IP20 |
|
Масса, не более |
0,5 кг |

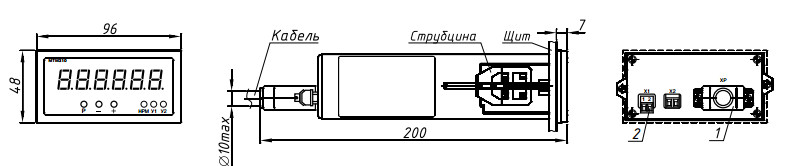

рис. 2 - Монтажный чертёж МТМ310, МТМ310С

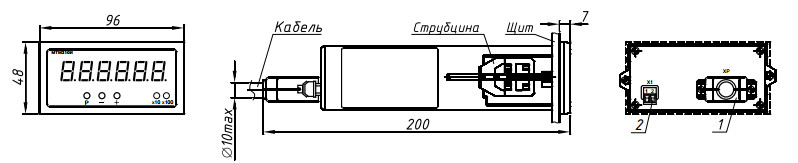

рис. 3 - Монтажный чертёж МТМ310И
Модификации
|
Шифр |
Диапазон индикации |
Выход "сухой контакт" |
Измерение расхода |
Запоминание времени и даты отключения |
|
МТМ310 |
-99989...999989 |
нет |
нет |
нет |
|
МТМ310-С |
-99989...999989 |
есть |
нет |
нет |
|
МТМ310-И |
-99989...999989 |
нет |
есть |
есть |
