Модуль расширения с аналоговыми входами и выходами IT-1602

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Модуль расширения с аналоговыми входами и выходами IT-1602

Основные характеристики

  • Модули с комбинированными электрически изолированными аналоговыми входами и выходами (AI/AO).
  • IT-1604 предназначен для 16-битных измерения тока, напряжения и сопротивления / резистивных датчиков температуры. Модуль имеет встроенный источник опорного напряжения.
  • IT-1602 предназначен для измерений термопар и низкого напряжения с 16-битным разрешением.
  • Входы можно настроить независимо друг от друга.
  • Тип и диапазон настраивается при конфигурации прикладной программы.
  • Модуль имеет встроенную линеаризацию резистивных датчиков температуры и коррекцию термопар холодного спая.
  • IT-16XX имеет 10 битные аналоговые выходы.
  • Выходное значение передается в двоичном виде, в процентах, или непосредственно в единицах температуры.
  • Индикация перегрузки или обрыва на входе указывается на передней панели.

Монтаж – подключение

  • Компактные размеры для монтажа на ДИН рейку (3 модуля) в стандартные щитки.
  • Модуль можно подключить экранированной витой парой (TCL2) на расстоянии 400 м. При помощи конвертора оптической связи KB-0552 можно увеличить расстояние до 1,7 км!
  • Питание, шина TCL2 , входы и выходы подключаются винтовыми клеммами.
  • Адрес модуля на расширительной шине TCL2 устанавливается вручную, поворотом переключателя на передней панели.

Применение

  • Предназначен для увеличения количества ввода/вывода, центральных модулей ПЛК FOXTROT.
  • Предназначены для точного измерения аналогового сигнала стандартных датчиков с напряжением и токовым выходом для прямого измерения резистивных датчиков и термопар.

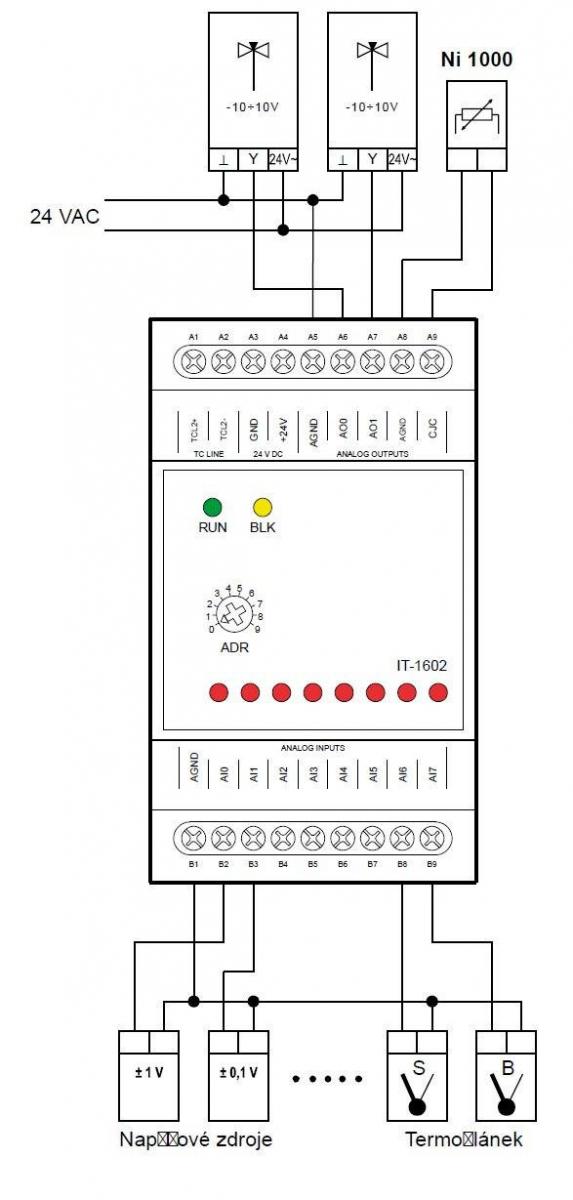

Пример подключения
