Модуль расширения с дискретными входами и релейными выходами IR-1501
Основные характеристики
- Модуль расширения с 4 дискретными входами и 8 релейными выходами для увеличения количества входов и выходов центральных модулей ПЛК FOXTROT.
- Релейные контакты соединены в одну группу с одним общим терминалом.
- Выходы для нагрузки с напряжением от 24 В DC до 230 В AC.
- Входы для подключения сигналов с напряжением 24 В DCи с общим минусовым терминалом.
- Входы можно конфигурировать независимо.
- 4 входа (DI0-DI3) – быстродействующие, с фильтром 5мкс. Могут конфигурироваться на такие же функции, какие есть у быстродействующих входов на центральном модуле CP-1004.
- Специальные функции: одно и двухсторонний счетчики, кодировщик для измерения позиции, измерение длительности импульса (минимально 50мкс) и др..
- Гальваническая изоляция входов.
- Светодиодная индикация статуса входов.
Монтаж – подключение
- Компактные размеры для монтажа на ДИН рейку (3 модуля) в стандартные монтажные щиты.
- Модуль можно подключить экранированной витой парой (TCL2) на расстоянии 400м. При помощи конвертора оптической связи KB-0552 можно увеличить расстояние до 1,7 км!
- Питание, шина TCL2, входа и выхода подключаются винтовыми клеммами.
- Адрес модуля на расширительной шине TCL2 устанавливается вручную, поворотом переключателя на передней панели.
Применение
- Для подключения нагрузки при напряжении 24 В DC и 230 В AC.
- Для подключения дискретных сенсоров и выключателей на 24 В постоянного напряжения.
- Как счетчик импульсов до 5 кГц.
- Для инкрементальных датчиков/кодировщиков позиции.

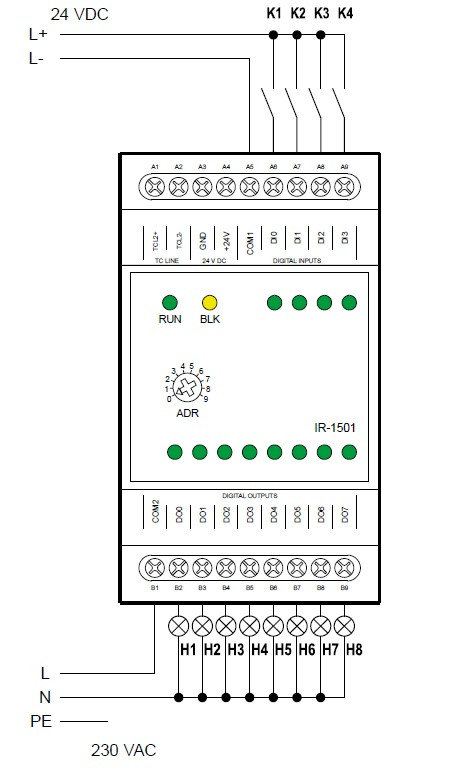

Пример подключения
Характеристики
| Габаритные размеры | |
| Длина | 90.0(мм) |
| Ширина | 53.0(мм) |
| Высота | 65.0(мм) |
| Вес (кг) | 0.08 |
| Условия эксплуатации | |
| Минимальная температура хранения | 70 град. |
| Максимальная температура хранения | -25 град. |
| Рабочая температура | –20 ÷ +55 °C |
| Электрическая прочность | по МЭК EN 60950 |
| Степень защиты IEC 529 | IP 10B |
| Категория перенапряжения | II |
| Степень загрязнения EN 61131-2 | 2 |
| Рабочее положение | Вертикальное |
| Инсталляция | на ДИН рейку |
| Подключение | винтовые клеммы |
| Сечение проводов | макс. 2,5 мм2 |
| Быстро действующие счетчики (DI0-DI3) | |
| Количество входов счетчиков | 4 |
| Входная частота/ширина пульса | 5 кГц/мин. 50 мкс |
| Задержка 0 –> 1/1 –> 0: | 5 мкс/5 мкс |
| Диапазон регистров счетчиков | Макс. 32 бит; 0 ÷ 4 294 967 296 |
| Режим | Счетчик одно-, двухсторонный, измерение позиции, импульса и периода |
| Релейные выходы (DO0-DO7) | |
| Количество выходов × групп | 8 × 1 |
| Тип контакта/выхода | Преключ.реле, незащищенный выход |
| Замыкающее. напряжение | мин. 5 В; макс. 250 В |
| Коммут. ток | мин. 100 мА; макс. 3 A |
| Пиковый ток, перегрузки | макс. 4 A |
| Ток общего терминала | макс. 10 A |
| Время включения/выключения контакта | тип. 10 мс/4 мс |
| Предельные величины омической нагрузки | макс. 3 A при 30 В DC или 230 В AC |
| Предельные величины включения для индуктивной нагрузки DC13 | макс. 3 А для 30 В DC |
| Предельные величины индуктивной нагрузки AC 15 | макс. 3 A пpи 230 В AC |
| Частота коммутации без нагрузки | макс. 300 вкл./мин. |
| Частота коммутации с ном. нагрузкой | макс. 20 вкл./мин. |
| Механическая/электрическая прочность с макс.нагрузкой | мин. 5 мил./100 тыс. циклов |
| Защита от короткого замыкания | Нет |
| Защита от индуктивной нагрузки | Внешняя (RC контур, варистор, диод) |
| Напряжение изоляции | 3750 В AC |
| Питание | |
| Гальваническая изоляция | Нет |
| Напряжение питания (SELV) | +24 В DC |
| Допуск напряжения | –15 % +25 % (20,4 ÷ 30 В DC) |
| Макс. мощность | 2,5 Вт |
| Коммуникация | |
| Системная шина расширения | 1× TCL2 (RS-485, 345 кбит/с) |
| Дискретные входы (DI0-DI03) | |
| Количество входов × групп | 4 × 1 |
| Вариант: счетчик | 4 (DI0 ÷ DI3) |
| Общий терминал | минус/plus |
| Напряжение на входе для лог. 0 (UL) | 0 В DC; (–5 ÷ +5 В DC) |
| Напряжение на входе для лог. 1 (UH) | +24 В DC; (15 ÷ 30 В DC) |
| Входной ток при лог.1 (IH) | Тип. 5 мА |
| Задержка 0 –> 1/1 –> 0 | 5 мс/5мкс (DI0 ÷ DI3) |
