Плита монтажная SPS, SPB

Описание
Цена по запросу
Под заказ
info@tekhnotorg.com
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Плиты монтажные SPS, SPB предназначены для крепления клапанов и распределителей модульного монтажа.

Модификации

Плиты производятся в двух исполнениях:

  • SPS 6 (10) с сечением 6 мм (10 мм), имеет резьбовые отверстия на одной плоскости в основании плиты
  • SPB 6 (10) с сечением 6 мм (10 мм), имеет резьбовые отверстия на четырех боковых плоскостях плиты.
Габаритные размеры монтажные плит SPS-6, SPB-6
Размеры L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11
SPB-6 G 1/4 64 64 25 10 58 - 21 - 32 30 15
SPB-6 G 3/8 64 64 25 10 58 - 21 - 32 30 18
SPB-6 G 1/2 76 76 35 14 70 - 28 - 38 36 22
SPS-6 G 1/4 64 64 25 10 58 30 21 12,5 - - -
SPS-6 G 3/8 64 64 25 10 58 30 21 12,5 - - -
SPS-6 G 1/2 76 76 35 14 70 38 28 17,5 - - -

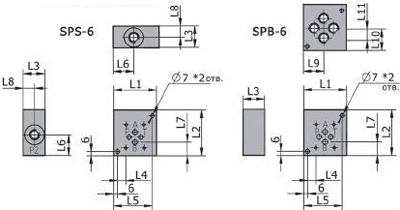

Рис.1. Схема монтажных плит SPS-6, SPB-6
Рис.1. Схема монтажных плит SPS-6, SPB-6

Габаритные размеры монтажные плит SPS-10, SPB-10
Размеры L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11
SPB-10 G 3/8 85 102 31,5 13 75 - 40 - 38 56 26
SPB-10 G 1/2 85 102 31,5 13 75 - 40 - 36 52 30
SPB-10 G 3/4           -   -
SPS-10 G 3/8 85 102 31,5 13 75 50 40 16 - - -
SPS-10 G 1/2 85 102 31,5 13 75 50 40 16 - - -
SPS-10 G 3/4                 - - -

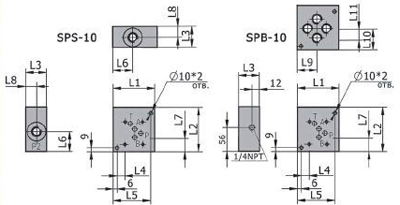

Рис.2. Схема монтажных плит SPS-10, SPB-10
Рис.2. Схема монтажных плит SPS-10, SPB-10
