Соединитель НЛ-СШ
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Соединитель шарнирный НЛ-СШ предназначен для соединения конструкций и лотков под изменяющимся углом, который может достигать 90 градусов включительно, типа НЛ-20, НЛ-30 и НЛ-40 в вертикальной плоскости, а прямых секций НЛ-5 и НЛ-10 – также и в горизонтальной.
Основные особенности
- Соединитель состоит из двух пластин, соединенных шарнирно.
- Соединяются с прямыми секциями 4-мя винтовыми соединениями, входящими в комплект поставки.
- Обработаны методом горячей оцинковки.
- Порошковая покраска RAL.
- Вид климатического исполнения УТ1,5, УТ2,5, У3 по ГОСТ 15150-69.
Характеристики
|
Параметр |
Значение |
|
|
тип соединителя |
||
|
НЛ-СШ |
НЛ-СШх5 |
|
|
Высота борта лотка |
70 мм |
50 мм |
|
H (см. рис. ниже) |
65 мм |
45 мм |
|
Толщина материала |
2 мм |
|
|
Масса |
340 г. |
290 г. |

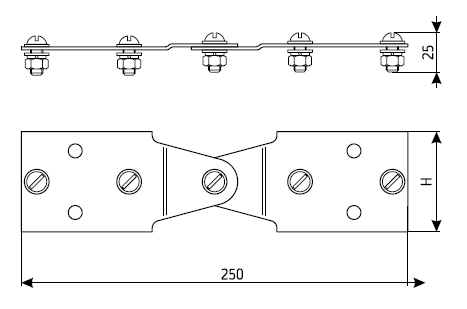

Габаритные размеры соединителей НЛ-СШ
Примечание
Под заказ возможно изготовление нестандартных электроустановочных изделий по чертежам заказчика любой конфигурации и формы с отверстиями любого размера.
