Подогреватель СФ-504.30
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Подогреватель СФ-504.30 предназначен для подогрева воды.

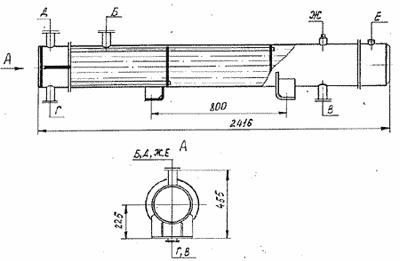

Рис.1. Габаритные размеры подогревателя СФ-504.30
Характеристики
| Параметры | Значения | |
| Поверхность теплообмена, м2 | 4,6 | |
| Предел применения | Труб. прост. | Межтруб. прост. |
| Давление, кгссм2 (МПа) | 0,6 | 0,3 (абс.) |
| Температура, °С | 70 | 135 |
| Вместимость, м3 | 0,04 | 0,065 |
| Материал | Сплав ВТ1-0 | |
| Масса аппарата, кг | 117 | |
| Обоз. | Наименование | Кол. | Проход усл. Dу см |
Размеры штуцеров | Давление условное, Pу |
|||
| Dн, мм | S, мм | Вылет,мм | кгссм2 | Мпа | ||||
| Б | Вход пара | 1 | 50 | 57 | 3 | 95 | 0,25 | 2,5 |
| В | Выход конденсата | 1 | 50 | 57 | 3 | 95 | 0,25 | 2,5 |
| Г | Вход нагреваемой воды | 1 | 50 | 57 | 3 | 95 | 0,6 | 6 |
| Д | Выход нагреваемой воды | 1 | 50 | 57 | 3 | 95 | 0,6 | 6 |
| Е | Воздушник | 1 | М12 | --- | --- | --- | --- | --- |
| Ж | Для сдувки | 1 | G 3/8 - А | --- | --- | --- | --- | --- |
