Барьер искробезопасности МТМ501-06

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Барьер искробезопасности МТМ501-06 повторяет состояние «сухого» контакта, находящегося во взрывоопасной зоне на релейном выходе в искробезопасной зоне.

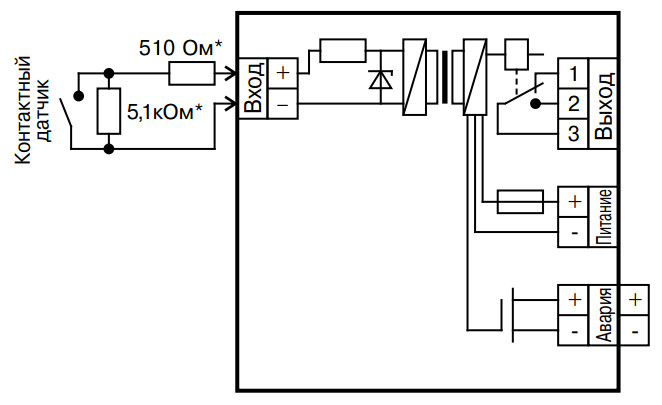

Схема подключения барьеров МТМ501-06

рис. 1 - Схема подключения

Основные функции

  • взрывозащищенное исполнение, вид взрывозащиты “искробезопасная цепь” с маркировкой взрывозащищенности "ExiaIIC";
  • гальваническое разделение входных и выходных цепей 1500 В;
  • релейный выход;
  • определение состояния линии;
  • выход аварийной сигнализации.

Характеристики

Технические характеристики

Напряжение питания

DC 24 В +10% -15%

при поставке в комплекте с МТМ101

АС 197...242 В

при поставке в комплекте с МТМ140, МТМ141, МТМ142

АС 100...250 В

Потребляемый ток при включенном реле, не более

25 мА

Диапазон рабочих температур

+5...+60 °C

Количество каналов

1

Напряжение, подаваемое на датчик

max 28 В пост. тока

Ток короткого замыкания входных цепей, не более

35 мА

Сосредоточенная нагрузка входных цепей:



Cдоп.

0,07 мкФ

Lдоп.

15 мГн

Прочность изоляции вход-выход

1500 В

Коммутационная способность контактов реле

250 В / 1 А

Максимальная коммутируемая мощность

60 Вт пост. тока
125 ВА ~ тока

Коммутационная способность оптореле авар. сигнализации

50 В / 50 мА

Степень защиты корпуса

IP20

Масса, не более

0,2 кг

Вид монтажа

Din-рейка

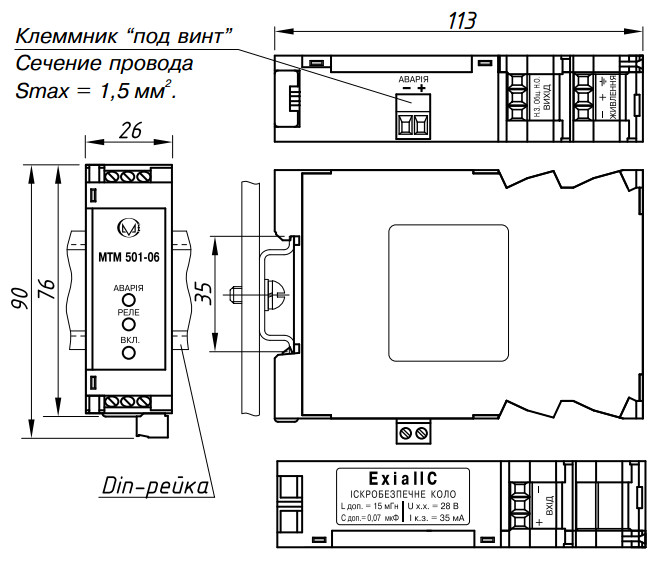

Габаритыне размеры барьеров МТМ501-06

рис. 2 - Габаритные размеры

Пороговые величины

  • от 0 до 0,2 мА - обрыв линии - контакт разомкнут.
  • от 6,5 до 12 мА - короткое замыкание линии - контакт разомкнут.
  • от 0,2 до 1,2 мА - контакт разомкнут.
  • от 2,1 до 6,5 мА - контакт замкнут.

Светодиодные индикаторы

  • зеленый - питание включено;
  • желтый - реле включено;
  • красный - «АВАРИЯ».
