Преобразователь интерфейсов МТМ4000F
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Преобразователь интерфейсов МТМ4000F предназначен для преобразования сигналов интерфейса RS232 в сигналы интерфейса RS485 по одному каналу.
Основные функции
- скорость передачи (определяется автоматически), не более 115200 бод;
- управление направлением передачи: автоматическое, сигналами DTR или RTS (выбирается перемычками);
- гальваническое разделение входных, выходных цепей, цепей питания 1500 В;
- монтаж на Din-рейку.

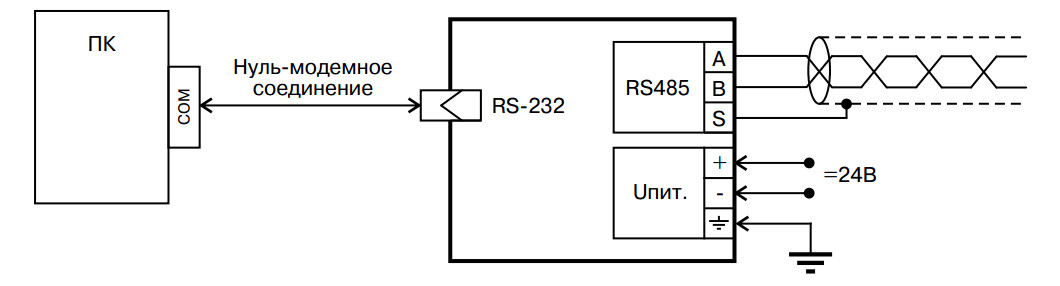

рис. 1 - Схема подключения преобразователя
Характеристики
|
Напряжение питания: |
DC 24 В +10% -15% |
|
при поставке в комплекте с МТМ101 |
АС 197...242 В |
|
при поставке в комплекте с МТМ140, МТМ141, МТМ142 |
АС 100...250 В |
|
Потребляемая мощность, не более |
3 Вт |
|
Диапазон рабочих температур |
+5...+50 °С |
|
Степень защиты корпуса |
IP20 |
|
Масса, не более |
0,2 кг |
|
Шаг установки: |
|
|
по горизонтали, не более |
31 мм |
|
по вертикали, не более |
100 мм |

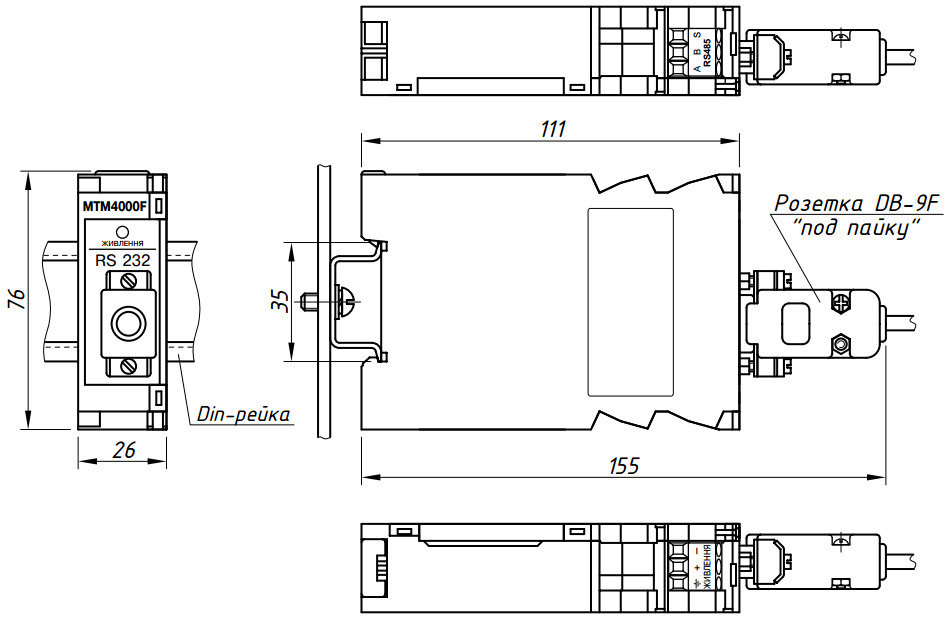

рис. 2 - Монтажный чертёж МТМ4000F
