Описание
Одноканальный измерительный преобразователь Ш-78 – это прибор, призванный преобразовывать сигналы различных термопреобразователей электрического типа следующих модификаций: ТХА, ТХК, ТВР, ТПП, ТПР.
Об оборудовании
Преобразователь Ш78 позволяет преобразовывать сигналы, которые посылают датчики напряжения тока постоянного (с границами до 50 мВ, в которых находятся входные сигналы) в сигнал унифицированного типа постоянного тока, пределы от минимального 0 мА до максимального 5 мА, либо же в сигнал напряжения тока постоянного от минимального 0В до максимального 10В.
Преимущества
- Аппарат виброустойчив и сейсмостоек;
- Щитовая конструкция исполнения, что позволяет устанавливать в шкафах и стойках.
Характеристики
- Температурный диапазон, в котором можно проводить измерения находится в пределах от минимального -200 градусов Цельсия до максимальной температуры со значением +1800 градусов Цельсия.
- Аппарат относится к 0,4; 0,25 классу точности.
- Границы показаний, в которых можно проводить измерения сигнала выходного тока (постоянного) либо напряжения следующие:
- При нагрузке от минимального 0 кОм до максимального 2,5 кОм и от min 0 мА до max 5 мА;
- При нагрузке от наименьшего 2,5 кОм – 0 В – 10 В.
- Возможны два варианта питания:
- первый вариант – прибор заряжается от сети тока переменного с напряжением 220 В (-33В/+22В) и частотой 50 герц +/- 1 герц;
- второй вариант – прибор заряжается от сети тока постоянного с напряжением 240 В (-36В/+24В) и частотой 60 герц +/- 1 герц.
- Также возможны два варианта мощности, которую потребляет наш измерительный преобразователь:
- Первый вариант – это зарядка прибора от источника тока переменного со значением 220 В - не больше 6 В*А;
- Второй вариант – это зарядка прибора от источника тока постоянного - здесь значение равно 3 Вт.
- Диапазон рабочих температур: 5 – 60 градусов Цельсия.
- Диапазон нормальных температур: 20 +/- 5 градусов Цельсия.
- Влажность относительная в условиях работы должна составлять 30 – 80 процентов.
- Влажность относительная в обычных условиях применения прибора не должна превышать 80 процентов.
- Размер (габариты) данного прибора составляет 60мм х 160мм х 355мм.
- Вес не превышает отметку в 2,5 килограмм.
- Полное соответствие нормам технических условий № 25-0435-0039-82.

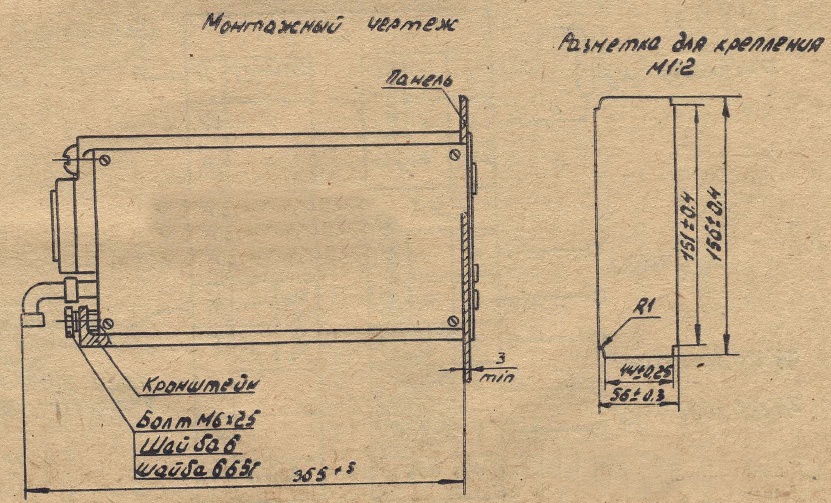

- Полная маркировка модели – Ш78 2.008.00. Корпус преобразователя представляет собой литую раму с двумя крышками на боковых поверхностях. К раме прикреплена несущая плата с монтажом печатного вида. Он должен закрепляться в щитовом вырезе и прикрепляться при помощи 2 – х кронштейнов.
