Преобразователь ПВТ-311

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Преобразователь перемещения вихретоковый ПВТ-311 является электронным устройством контрольно-измерительного типа, функционирующим по бесконтактному принципу определения измеряемого параметра.

Назначение

Использование преобразователя целесообразно для выполнения контрольно-диагностических функций в составе промышленных агрегатов:

  • нефте- и газоперекачивающих,
  • турбинных,
  • энергетических и др.

Преобразователь ПВТ-311 крепится произвольно.

Устройство и работа

Конструкция преобразователя перемещения вихретокового зависит от типа исполнения.

Обычное исполнение устройства включает:

  • датчик типа ДП (модель 10, 12 или 16),
  • вторичный преобразователь типа ПВЗ, ПОС, или ПВП (модель 301).

Во взрывобезопасном исполнении добавляется искрозащитный модуль БИЗ-3, реализующий «искробезопасную электроцепь».

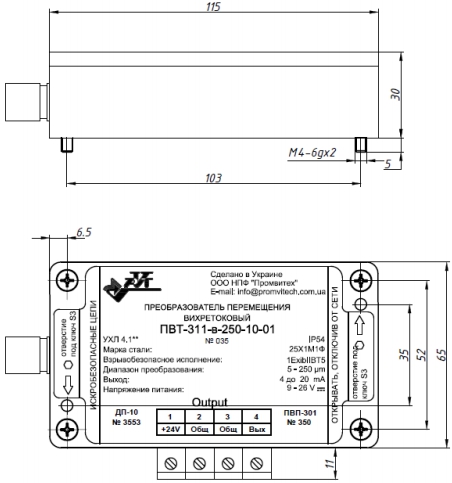

Схема габаритных размеров преобразователя ПВТ-311

Рис.1 - схема габаритных размеров преобразователя ПВТ-311

Характеристики

Полная расшифровка

Преобразователь перемещения вихретоковый ПВТ-311

Преобразовательные пределы по отношению осевого смещения к первичному зазору

±(600/1000) мкм для ДП-10/12/16

±(1600/5000) мкм для ДП-16

Преобразовательная погрешность отношения осевого смещения к первичному зазору

2,5% (±400 мкА)

Пределы первичного зазора

(1,2÷1,5) мм для ДП-10/12

(2,25÷2,75) мм для ДП-16

Преобразовательные пределы по размаху вибраций (миллиметр)

0,05…0,5

0,025…0,4

15…250

10…125

5…80

Преобразовательная погрешность размаха вибраций

Рабочий частотный интервал

0,005…0,5 кГц

0,01…1 кГц

Пределы выходного тока

(4÷20) мА

Питающее напряжение

21,6 Вольт … 26,4 Вольт

Ток потребления

Установленная длина кабеля датчика

(3/5/7/9) метров

Герметичность

IP54 (преобразователь)

IP67 (датчик)

Верхний предел внешней влажности

Отказоустойчивость

150 тысяч 010 часов

Рабочий температурный интервал

(+5÷+50) °C (преобразователь)

(-40÷+180) °C (датчик)

Устойчивость к механическим нагрузкам

группа М5

Размеры одной штуки

30х65х115 мм

Модификации

Существует 3 модификации прибора, обозначающиеся в названии буквенным индексом:

  • «о» – преобразуемой величиной является перемещение вала ротора относительно первичного зазора,
  • «в» – преобразуемой величиной является размах вибраций вала ротора,
  • «з» – преобразуемой величиной является ширина зазора (определяется «прогиб» или «биение» вала).

Каждая модель может быть выполнена как в обычном, так и во взрывобезопасном исполнении (категория 1ExibIIВТ5).
