Редуктор червячный 2Ч-30
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Редуктор червячный 2Ч-30 предназначен для изменения крутящего момента и частоты вращения при допустимой радиальной консольной нагрузке, приложенной к середине посадочной части конца входного вала, не более 50Н, выходного - 800Н.
Структура условного обозначения
Редуктор червячный 2Ч-30 маркируется так: 2Ч-30-31,5-51-1110-УЗ, где:
- 2Ч - тип редуктора;
- 30 - межосевое расстояние;
- 31,5 - номинальное передаточное число;
- 51 - исполнение по варианту сборки по ГОСТ 20373-80;
- 1110 - конструктивное исполнение по способу монтажа по ГОСТ 30164-94;
- У3 - климатическое исполнение и категория по ГОСТ 15150-69;
- С - индекс, определяющий наличие в редукторе смазки "Трансол-200".
Условия применения
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- частота вращения входного вала не более 1500 об/мин;
- климатические исполнения редуктора 2Ч-30 - У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

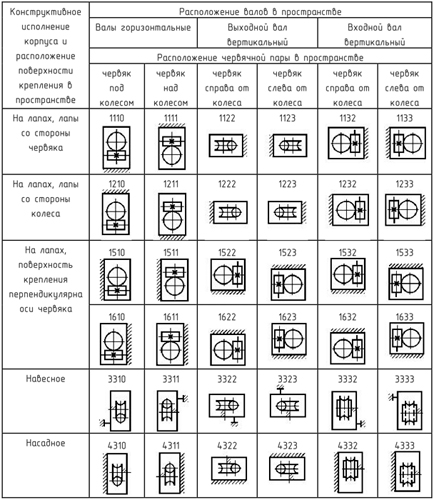

Рис.1. Варианты исполнения по способу монтажа
Рис.2. Варианты сборки редукторов по расположению червячной пары
Характеристики
| Наименование параметров | Значения | |||||||||
| Межосевое расстояние, мм | 30 | |||||||||
| Номинальная частота вращения входного вала, об/мин | 1500 | |||||||||
| Передаточное число номинальное | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | |
| Номинальный крутящий момент на выходном валу, Нм, при ПВ, % | 40 | 15 | 11 | 15 | 11 | 9 | 15 | 12 | 10 | |
| 100 | 10 | 10 | ||||||||
| КПД, %, в непрерывном режиме с ПВ=100%, не менее | 80 | 76 | 73 | 70 | 66 | 61 | 55 | 51 | 46 | |
| Допускаемая радиальная консольная нагрузка, Н, приложенная к середине посадочной части конца вала, при ПВ% | входного | 50 | ||||||||
| выходного | 800 | |||||||||
| Масса редуктора, кг, не более | 1,9 | |||||||||
