Редуктор червячный 2Ч-40
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Редуктор червячный 2Ч-40 предназначен для изменения крутящих моментов и частоты вращения в качестве комплектующих в приводах машин и механизмов в следующих условиях по ГОСТ 16162-93.
Структура условного обозначения
Редукторы 2Ч-40 маркируются так: 2Ч-40-50-53-2-У2 С, где:
- 2Ч - червячный одноступенчатый редуктор;
- 40 - межосевое расстояние, мм;
- 50 - номинальное передаточное число;
- 53 - вариант сборки;
- 2 - вариант расположения червячной пары;
- У2 - климатическое исполнение;
- С - индекс, определяющий наличие в редукторе смазки "Трансол-200".

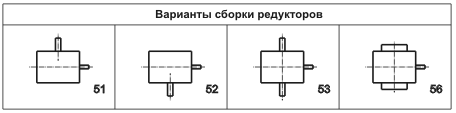

Рис.1. Варианты сборки редукторов
Рис.2. Варианты сборки червячных лап

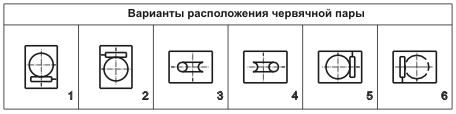

Рис.3. Варианты расположения лап по плоскостям
Комплектность
В комплект поставки входит:
- редуктор 2Ч-40 в сборе, заправленный смазкой -1 шт.;
- паспорт редуктора - 1 экз.
По согласованию с потребителем отъемные лапы редуктора не крепятся к корпусу, а прикладываются в комплект поставки вместе с деталями их крепления.
Характеристики
Технические характеристики
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа с периодическими остановками и длительная до 24 часов в сутки;
- вращение валов в любую сторону;
- частота вращения входного вала не более 1500 об/мин;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
| Наименование параметров | Значения | ||||||||||
| Межосевое расстояние, мм | 40 | ||||||||||
| Номинальная частота вращения входного вала, об/мин | 1500 | ||||||||||
| Передаточное число: номинальное фактическое | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | |
| 7,75 | 9,75 | 12,2 | 15,5 | 19,5 | 24,5 | 31,0 | 39,0 | 49,0 | 64,0 | ||
| Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40%, Нм | 28 | 26 | 28 | 26 | 32 | 29 | 28 | 26 | |||
| Номинальный крутящий момент на выходном валу в непрерывном режиме включенияПВ=100%, Нм | 28 | 26 | 30 | 28 | 36 | 33 | 31 | 26 | |||
| КПД, %, в непрерывном режиме с ПВ= 100%, не менее | 87 | 85 | 83 | 81 | 76 | 73 | 70 | 63 | 60 | 58 | |
| Допускаемая радиальная консольная нагрузка, Н, приложенная к середине посадочной части конца вала, при ПВ% | Входного 40% | 150 | |||||||||
| Выходного 100% | 1500 | ||||||||||
| Корректированный уровень звуковой мощности, дБА, не более | 82 | ||||||||||
| Масса редуктора, кг, не более | 5,6 | ||||||||||
