Описание

Регулятор РПД-3/120-1 следит за рабочим снижением и повышением давления.

Об оборудовании

Регулятор РПД-3/120-1 встраивается в системе трубопроводных коммуникаций. Находясь в сфере работы, он поддерживает заданный размер разности давления масла над давлением газа.

Наполнением рабочим материалом может считаться два вида материала:

  • Масло турбинного типа ТД-22С. Его минимальный класс должен иметь класс допуска 10 и выше. Диапазон температуры рекомендуется от +30 до +60.
  • Природный тип газа или воздух сжатого вида. Рекомендуемые температуры от +5 до +60.

Внешний вид

Конструкция имеет интересный внешний вид. Верхняя часть больше используется для крепления и вместилища измерительных устройств. Нижняя часть сделана как перекачивающий клапан, так как по обе стороны корпуса сделаны отводы, через которые рабочая среда входит в регулятор, а так же покидает его. Чтобы корпус регулятора не пострадал от высокого показателя давления и скорости перекачки материала, большинство его частей сделаны из крепкого металлического материала.

Характеристики

  • Материал (воздух или газ) настроен на давление в размере 12 мегапаскаль.
  • Пропускная способность РПД составляет 240…260 литров за минуту, при соответствии давления масла, не превышающего показатель 0,5 мегапаскаль.
  • Неравномерность статического типа, по другому зона пропорциональности, не превышает показатели:
    • 0,035 мегапаскаль в моменты пропускной способности масла в пределах 10…140 литров за 60 секунд.
    • 0,06 мегапаскаль в моменты пропускной способности масла в диапазоне 140…250 литров за 1 минуту.
  • Регулировать давление материала «масло» можно в пределах 0,5…1,5 мегапаскаль, но расход масла настроен на среднее значение 250 литров масла за минуту.
  • Регуляция промежутка давления рабочего масла происходит в ручном варианте регулировки.
  • Верхняя уставка разности давления 0,3 мегапаскаль.
  • Нижняя уставка разности давления 0,04 мегапаскаль.
  • Продукт срабатывает через 0,5 секунды после происшествия.
  • Вес изделия 20 килограмм.
  • Модель РПД-3/120-1 исполнение Ор весит 27,5 килограмм (пустая); при наличии масла 28 килограмм.

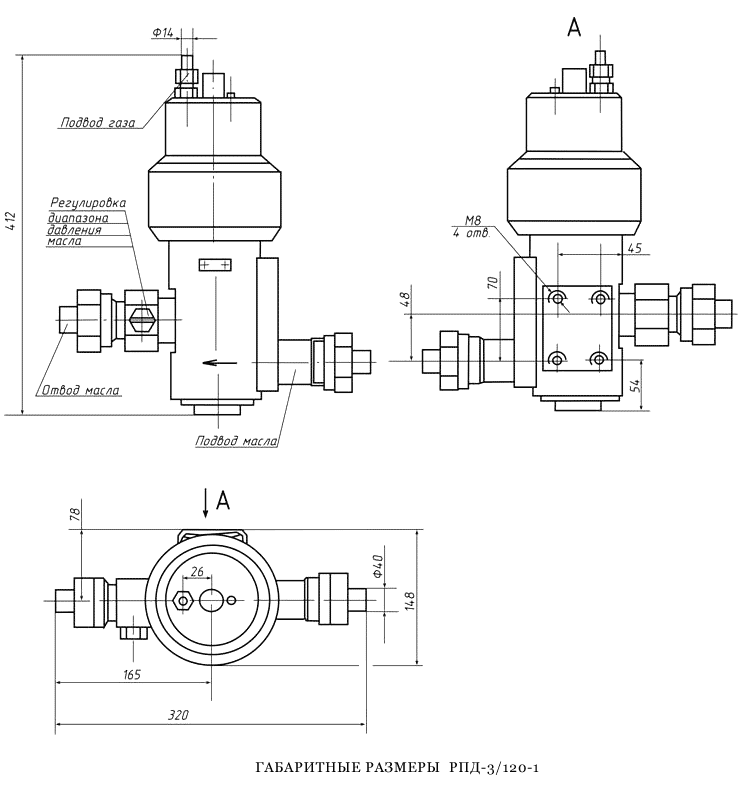

Габаритные размеры РПД-3/120-1
