Регулятор-сигнализатор Узор-Д
Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.
Обмен/возврат товара надлежащего качества в течение 14 дней.
Гарантия от магазина Техноторг: 12 мес.
|
Товар называется |
Сигнализатор перепада давления Узор-Д |
|
Напряжение в питании |
Номинально 220 В по 50 Гц |
|
Потребляемая мощность |
5 Вт |
|
Сопротивление изоляции |
40 МОм |
|
Число рабочих каналов |
1 |
|
Выходной сигнал |
0÷20/4÷20 мА (нелинейность 0,1 мА) |
|
Исполнительное устройство |
реле |
|
Нагрузочная способность силового выходного реле |
4 А/250 В |
|
Число уставок |
3 |
|
Контролируемый диапазон перепада разрежения/давления |
-99,9÷99,9 мм вод.ст. (разрешение 0,1 мм вод.ст.) -9,99÷9,99 кПа (разрешение 10 Па) 0÷100 кПа (разрешение 0,1 кПа) |
|
Индикация |
цифровая/светодиодная |
|
Степень защиты корпуса |
IP40 |
|
Датчик |
встроенный (внешний под заказ) |
|
Масса |
1500 г |
|
Габаритный размер (Ш×В×Г) |
146×240×80 мм |
Регулятор-сигнализатор перепада давления Узор-Д производится с цифровой индикацией для систем управления, контроля, регулирования и автоматики.
Назначение регулятора-сигнализатора Узор-Д
Регулятор-сигнализатор Узор-Д предназначен для работы и проведения таких действий в постоянном режиме:
- трёхуровневой сигнализации при отклонении параметров от заданного уровня;
- непрерывного преобразования изменяющейся величины давления, разрежения, перепада давления в унифицированный токовый сигнал;
- непрерывной индикации всех измеряемых параметров;
- управления реле по астатическому закону при проведении измерений;
- ручного и автоматического управления нагрузкой.
Конструкция регулятора-сигнализатора Узор-Д
Узор-Д производится в прямоугольном пластиковом корпусе, который рассчитан для щитового или объёмного монтажа. На нижней торцевой поверхности корпуса прибора установлен разъём для электрических подключений, штуцера для подключения и измерения давления/разрежения расположены на задней стенке. На лицевой поверхности прибора находятся все органы управления и индикации. Внутри корпуса расположены две печатные платы с электронными компонентами, которые соединены между собой с помощью гибкого проволочного шлейфа. В приборе реализована возможность установки пароля для доступа.

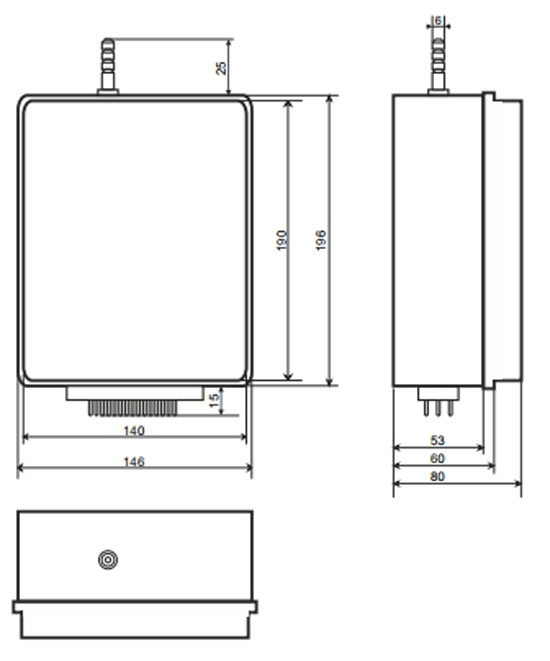

Рис.1 - Габаритные размеры регулятора-сигнализатора перепада давления Узор-Д

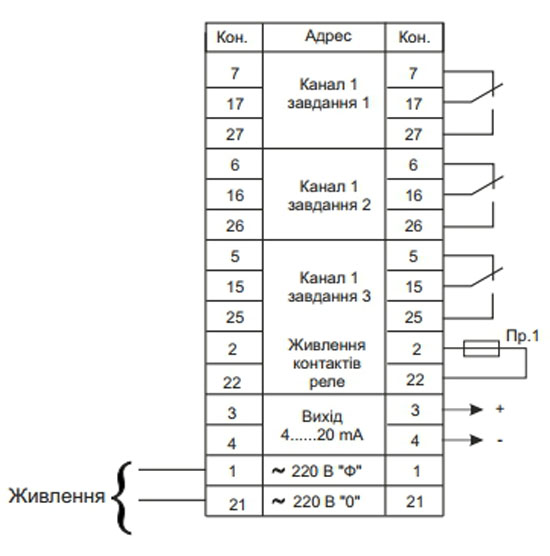

Рис.2 - Схема подключения регулятора-сигнализатора перепада давления Узор-Д
