Регуляторы давления газа РДГ
Описание
Для редуцирования показателей давления (средних и высоких) на газопровод устанавливают регуляторы давления газа РДГ (РДГ-25, РДГ-50, РДГ-80, РДГ-150, РДГ-200) низкого и высокого давления.
Функционал и особенности эксплуатации регуляторов РДГ
Регулятор РДГ состоит из нескольких элементов: блок управления, исполнительный блок, блок контроля, дроссели и стабилизатор. Помимо базового назначения, устройство поддерживает показатели давления на выходе на установленных значениях, вне зависимости от показателей на входе и трансформаций расхода. Регуляторы контролируют безопасность системы, отключая подачу среды в случаях критического понижения или повышения давления. Устройства изготавливают в 2-х исполнениях по выходному давлению: на низкое и на высокое. В холодное время года газ должен быть сухим (относительная влажность не более 1) во избежание формирования конденсата и промерзания регулятора.

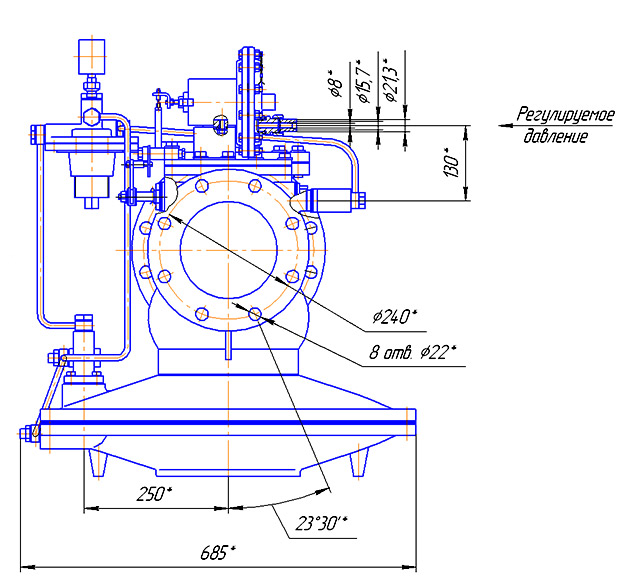

Рис.1 - Схема габаритных размеров регуляторов давления газа РДГ
Характеристики
|
Параметр |
Ед.измер. |
РДГ-25 |
РДГ-50 |
РДГ-80 |
РДГ-150 |
РДГ-200 |
|
Верхний предел выходного давления |
мПа |
Минимальная граница 0,0005, максимальная граница 0,06
|
||||
|
Нижний предел выходного давления |
мПа |
Меньшая граница 0,06, большая граница 0,6
|
||||
|
Присоединение фланцевое |
мм |
25 |
50 |
80 |
150 |
200 |
|
Габариты |
мм |
450*370* 425 |
450*445* 515 |
560*445* 590 |
745*720* 680 |
750*754* 685 |
|
Размер длины |
см и мм |
29 см 5 мм |
36 см 5 мм |
50 см 3 мм |
60 см 3 см |
64 см |
|
Масса модели |
Тонна |
0,065 |
0,08 |
0,105 |
0,162 |
0,207 |
Модификации
- РДГ-25,
- РДГ-50,
- РДГ-80,
- РДГ-150,
- РДГ-200.
