Описание

Реле давления РДС имеет два типоразмера и 24 исполнения на выбор.

Об оборудовании

Во время своего рабочего процесса, реле переключает электрическую цепь в зависимости от уровня давления рабочей жидкости в гидравлической системе.

Первый типоразмер (исполнение 1) - присоединительный штуцер имеет резьбу М18 на 1,5 и изготовлен по ГОСТ № 2822-78. Исполнение 3 имеет штуцер для присоединения выполненный по ГОСТ № 13955-74 и резьбу М14 на 1.

Заводское название и модели

Завод изготовитель присвоил для данной продукции чертеж № АЕИУ.406219.001. Устройство также известно под названием реле РДС 586-99.042.

Характеристики

  • Показатели температуры: минус 40 … плюс 50 градусов Цельсия.
  • Максимальный показатель давления в рабочем состоянии равен 250 кгс к 1 см2.
  • В пределах нормы, давления точек может повышаться (во время срока гарантийной работы) не больше, чем 10 кгс к 1 см2.
  • Разница между давлением на включение и давлением на выключение не может превышать 12 кгс к 1 см2.
  • За одну минуту реле может переключаться не больше 6 раз.
  • Рабочая жидкость должна иметь чистоту фильтрации в размере 12…16 um.
  • Изготавливается с исполнением ОМ2 по климату.
  • Вес реле составляет 690 грамм, без рабочей жидкости.

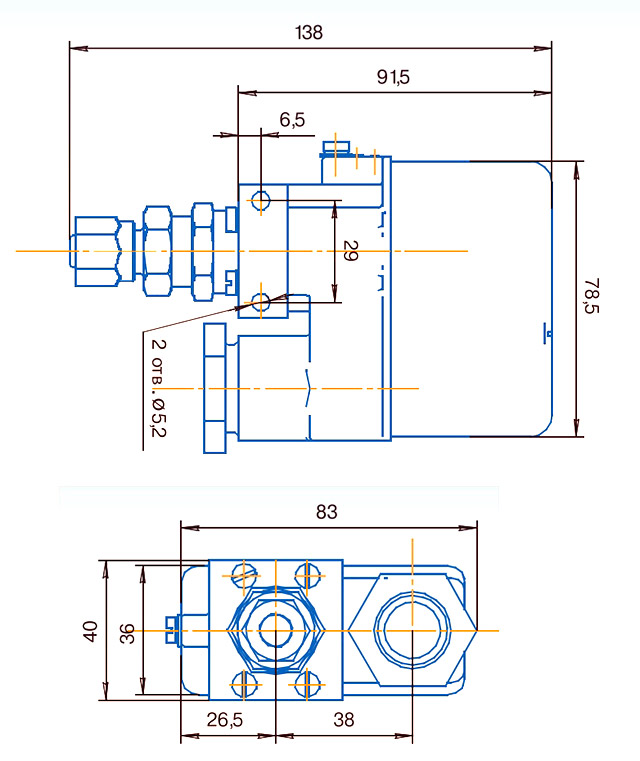

схематический вид размеров реле давления РДС 586-99.042

Схематический вид размеров реле давления серии РДС
