Реле ВЛ-63 ... ВЛ-69

Код товара: 20984

Есть в наличии

Цена по-запросу

Купить

Оплата

Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.

Гарантия

Обмен/возврат товара надлежащего качества в течение 14 дней.

Гарантия от магазина Техноторг: 12 мес.

Характеристики

Параметр/модель реле	Реле ВЛ-63	Реле ВЛ-64	Реле ВЛ-65	Реле ВЛ-66	Реле ВЛ-67	Реле ВЛ-68	Реле ВЛ-69
Показатель нижнего предела установки времени: сек., мин., час	0,1
Верхний предел выбора установки времени: сек, мин, час	30	1; 3		9.9; 99		99.9; 999	9.9; 99
Тип регулировки временной выдержки:	плавный			ступенчатый
Число делений на шкале с числовыми отметками:	10			-	-	-	-
Показатель дискретность переключений уставок: %Т_макс.	-	-	-	1		-	1
Временной интервал повторной готовности реле: сек	0.3		-	0.3			0.1
Время на возврат реле: сек	0,2						0.07
Число и тип контактов	бесконтактный	по 1-му замыкающему и размыкающему
Износоустойчивость механическая: циклов	-	2·10⁷
Питающее напряжение: В	=24	=27; 24 ~/=220; 110 ~230; 240	~110; 120	=24; 27 ~/=110; 220 ~230; 240

Используемая мощность: Вт	2	4,5
Показатель защищенности, реле/клемник:	IP40/20
Вес: грамм	200	280
Размеры: см	4,5х7,5х11,9

Описание

Реле ВЛ-63 … ВЛ-69 представляют собой устройства, используемые для коммутации электрических цепей по заданному временному алгоритму. Эти электронные узлы применят в качестве комплектующих элементов в системах автоматики.Реле ВЛ-64, ВЛ-66, ВЛ-68, ВЛ-69 сняты с производства. Их замена реле вемени ВЛ-176.

Конструкционные особенности реле

Реле времени имеют единое конструкционное исполнение, ориентированное на выступающий монтаж и переднюю коммутацию токоподводящих проводников, которые крепятся с помощью винтов. Под заказ могут реализоваться и конструкции для утопленного монтажа с возможностью присоединения проводов с использованием штепсельных втулок или под винт.

Устройство и работа реле

В качестве основного рабочего модуля реле являются монтажные платы, на которых расположены все полупроводниковые элементы и микросхемы. Также в обеспечении функциональности реле принимает участие генерирующее устройство, формируемое импульсы высокой частоты, импульсный счетчик с коэффициентами переключения режимов подсчета, система усиления, источник питания и механизм возврата в исходное положение.

Блок питания позволяет уменьшить поступаемое внешнее напряжения до подходящей величины. Генератор обеспечит формирование импульсов прямоугольной формы. Срабатывание реле происходит в момент истечения временного интервала, задаваемого уставкой, которая и задерживает работу исполнительного механизма.

Временная уставка задается с помощью изменений коэффициентов пересчета импульсов. В моделях 63, 64 и 65 временная уставка задается плавно, а в устройствах 66…69 она изменяется ступенчато.

Схемы

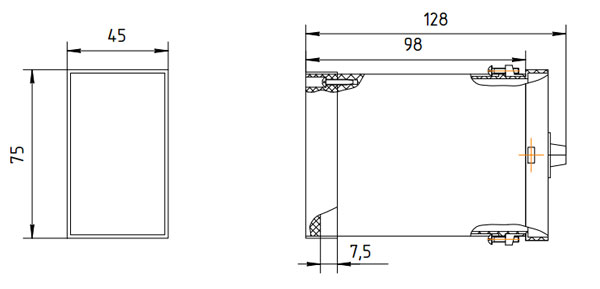

Размеры ВЛ-63...ВЛ-69
