Рубильник Р-16
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Рубильник Р-16 предназначен для коммутации электрических цепей без нагрузки в устройствах управления, сигнализации и защиты стационарных установок.
| Параметры | Значение |
| Номинальное напряжение переменного тока, В | 380 |
| Номинальное напряжение постоянного тока, В | 220 |
| Номинальный ток, А | 16 |
| Режим работы | длительный |
| Механическая износостойкость циклов | 16000 |
| Габаритные размеры,мм | 82х25х60 |
| Масса, кг | 0,1 |
Конструкция разъединителя серии Р16У3:
Разъединитель представляет собой основание с укрепленными на нем контактными стойками. Контактный нож крепится к одной из стоек. При включении разъединителя рукояткой контактный нож входит в другую контактную стойку. Контактные стойки имеют выводы для присоединения внешних проводников сечением до 4,0 мм2 винтами при переднем присоединении. Для образования двух-, трех- и четырехполюсных аппаратов рукоятки разъединителей соединяют при помощи штифтов.

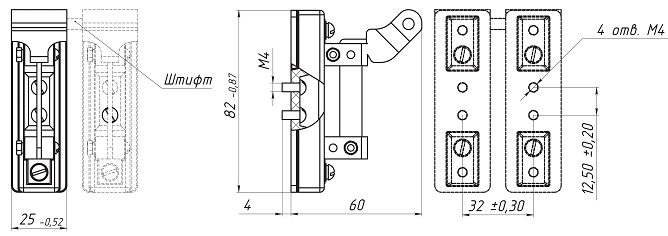

Рис.1 Схема габаритных размеров Рубильника Р-16
