Указатель уровня 12кч11бк
Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.
Обмен/возврат товара надлежащего качества в течение 14 дней.
Гарантия от магазина Техноторг: 12 мес.
|
Наименование параметра |
Значение параметра |
|
Номинальное давление РN |
2,5 МПа |
|
Пробное давление Рпр |
3,8 МПа |
|
Рабочее давление Рр при 250°С |
2,1 МПа |

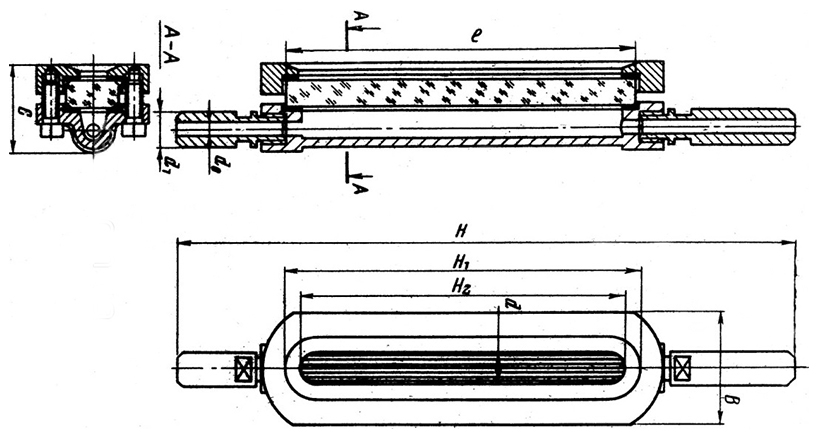

Основные габаритные и присоединительные размеры указателей уровня 12кч11бк
|
Наименование указателя |
Габаритные размеры, мм |
Вес, кг |
||||||||
|
B |
d |
d1 |
d0 |
C |
H |
H1 |
H2 |
l |
||
|
2 |
68 |
18 |
20 |
8 |
52 |
300 |
162 |
124 |
140 |
2,3 |
|
4 |
360 |
224 |
174 |
190 |
3,2 |
|||||
|
5 |
390 |
254 |
204 |
220 |
3,6 |
|||||
|
6 |
420 |
284 |
234 |
250 |
3,8 |
|||||
|
8 |
490 |
354 |
304 |
320 |
4,8 |
|||||
Указатель уровня жидкости 12кч11бк применяется на запорных устройствах указателей уровня, устанавливаемых на котлах и резервуарах для воды и другой жидкой неагрессивной среды рабочей температурой до 250°C.
Основные особенности
- Данный указатель состоит из корпуса и крышки, между которыми вставлено рифленое указательное стекло по ГОСТ 1663-57.
- Отражение и преломление лучей света в гранях стекла позволяют четко определять уровень жидкости, которая в зависимости от температуры принимает определенный оттенок.
- Материал основных деталей: корпус, крышка - ковкий чугун; трубка - сталь; прокладка - паронит.
- Основные размеры и технические требования рамок 12кч11бк по ГОСТ 9653-61.
