Сигнализатор заземления СЗИ-1Ц
Доставка в Москву
Срок доставки от 7 до 40 дней
Описание
Сигнализатор заземления индивидуальный цифровой СЗИ-1Ц предназначен для непрерывного контроля и отображения на цифровом трехразрядном индикаторе величины сопротивления изоляции относительно «земли» источников питания постоянного и переменного тока постовых и напольных устройств железнодорожной автоматики.
Сигнализатор заменяет сигнализаторы СЗИ1, СЗИ-1М.

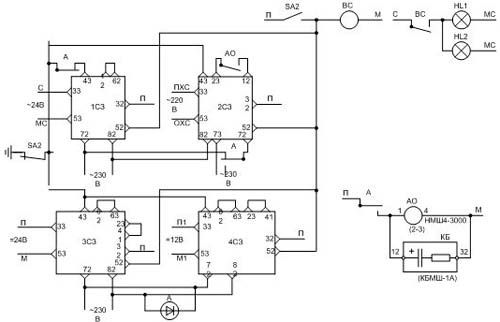

Рис.1. Схема внешних подключений сигнализатора СЗИ-1Ц
Эксплуатация
Сигнализатор СЗИ-1Ц предназначен для работы при температуре окружающего воздуха от минус 40 до плюс 65 °С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
Характеристики
| Параметры | Значения |
| Напряжение питания | 230 (-23,0; +11,5) В от источника однофазного переменного тока частотой 50 Гц или 60 Гц |
Напряжение контролируемого источника:
|
230+11,5-23,0; 24±2,4 24±2,4; 12±1,2 |
Удельное входного сопротивление сигнализатора (между точкой подключения контролируемого источника питания и клеммой заземления, кОм/В:
|
1,0 0,8 |
| Порог срабатывания сигнализатора, кОм/В, при номинальном значении напряжения питания и контролируемого источника | 1,0±0,05 |
| Время срабатывания сигнализатора при подключении сопротивления утечки с удельным значением 0,9 кОм/В | от 0,9 до 2,2 (при подключении перемычки: выводы 42, 81) |
Допустимое отклонение порога срабатывания:
|
±15 ±10 |
| Постоянный ток напряжением 24 В через контакты твердовольного реле, А | 0,2 (выводы 32, 52, 13) |
| Ток, потребляемый сигнализатором от источника переменного тока, мА | 30 |
| Степень защиты сигнализатора СЗИ-1Ц, обеспечиваемая оболочкой, | ІР30 по ГОСТ 14254 |
| Габаритные размеры | не более 112х87х200 мм |
| Масса |
| Номинальное напряжение контролируемого источника, В | Диапазон отображения сопротивления изоляции, кОм | Показания индикатора, включая допускаемые отклонения ± 10 %, кОм | |
| переменного тока | постоянного тока | ||
| 230 | - | от 184,0 до 276,0 | от 165,0 до 303,0 |
| 24 | - | от 19,2 до 28,8 | от 17,3 до 31,7 |
| - | 24 | ||
| - | 12 | от 9,6 до 14,4 | от 8,64 до 15,8 |
