Сигнализатор СПД-10/120
Описание
Сигнализатор СПД-10/120 контролирует процесс перепадов рабочих давлений.
Об оборудовании
Сигнализатор СПД-10/120 нужен для контроля и автоматизации перепада давления в цепях электрического тока. Пик его применения приходится на время, когда достигает необходимый размер разности всех давлений в среде его применения. Чаще всего он устанавливается в систему автоматизации следующих агрегатов: доменная печь; компрессорная установка; винтовые компрессоры; ресиверы.
Конструкторы уменьшили весовые показатели сигнализатора; из-за этого упали установочные габаритные показатели. Исполнение является защищенным по взрывному направлению. Оболочка у него взрывонепроницаемая. Используется в любом взрывоопасном помещении или установке.
Внешний вид
Наше устройство содержит ряд различных приспособлений. Электрический блок выполнен с корпусом из текстолита и отвечает за защиту измерительных приборов внутри себя. Нижняя часть является опорой и сделана из металла. Часть сигнализатора, отвечающая за прием давления и контроль его, так же производится из металла и имеет форму трубы. Все части надежно соединяются при помощи сварочных работ и крепежных болтов, чтобы не произошло взрыва воздуха за счет превышения показателей давления.
Характеристики
- Сигнализатор может эксплуатироваться с веществом газа, в который входит сероводород, в температуре от -29 до +61 градусов.
- В работе под коммутацию попадают 2 цепи.
- Минимальное давление срабатывания 0,03 МПа.
- Максимальное давление срабатывания 1,0 МПа.
- Дифференциал по срабатыванию равен 0,03 мегапаскаль (максимальное значение).
- Статическим давлением в среде является 12,0 мегапаскаль (не превышает этот показатель).
- Работает на протяжении 12 лет. Каждые 6 лет требует замены резиновых деталей и ткани.
- Показатели при переменном токе:
- Рабочее U = 24 Вольт; 40 Вольт; 220 Вольт.
- Рабочий I = 1,6 Ампер; 1,0 Ампер; 0,6 Ампер.
- Показатели при постоянном токе:
- Рабочий показатель U = 24 Вольта; 27 Вольт; 110 Вольт; 220 Вольт.
- Рабочий показатель I = 0,6 Ампер; 0,25 Ампер; 0,16 Ампер.
- Габариты 20,7 х 12,0 х 25,0 сантиметров.
- Вес 6,8 килограмма.

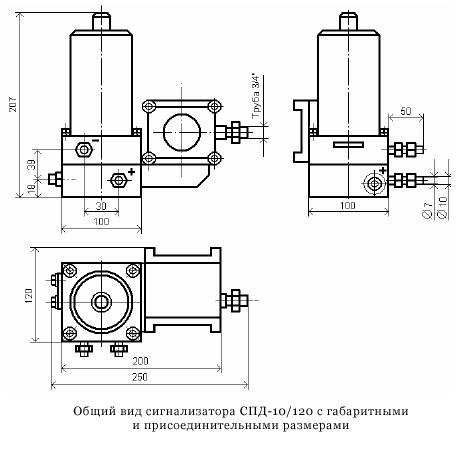

Схема подключения и габаритный чертеж:
Модификации
- Сигнализатор СПД-10/120-В работает с технической водой и конденсатом. Конденсатом выступает перенасыщенный пар охлажденного типа.
- Сигнализатор СПД-10/120-Г может работать с воздухом или газом. Любой из этих веществ не должно содержать в себе коррозионно-активные агенты. Там не должн быть минерального масла (вязкость 7…100 мм2 в секунду).
