Описание

Табло световое ТС-2-8 предназначено для световой предупредительной сигнализации как при совместной работе с блоками БС-1-4 или БС-2-8, так и в автономном режиме, когда датчик типа "сухой контакт" подключается непосредственно к входам табло.

Особенности конструкции

  • 8 светодиодных ячеек 50 х 40 мм;
  • поясняющие надписи могут быть отпечатаны на кальке или белой бумаге;
  • монтаж щитовой или настенный;
  • возможен монтаж в два вертикальных или горизонтальных ряда;
  • (количество табло в ряду не ограничено).

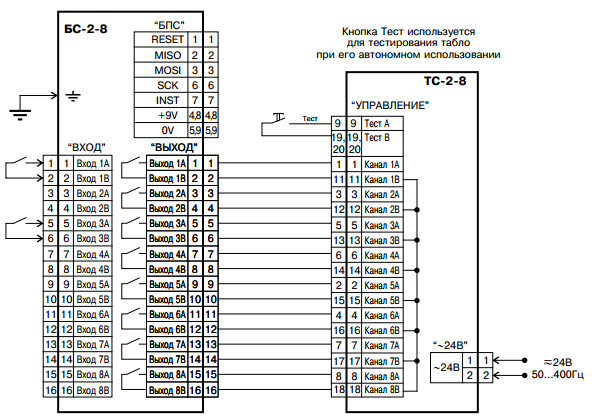

Схема подключения ТС-2-8

рис. 1 - Схема подключения

Характеристики

Технические характеристики

Напряжение питания

AC/DC 24 В +10% -15%

Потребляемая мощность, не более

7,5 Вт

Диапазон рабочих температур

+5...+50°С

Степень защиты корпуса

IP20

Степень защиты передней панели

IP20, IP54

Масса, не более

1,4 кг

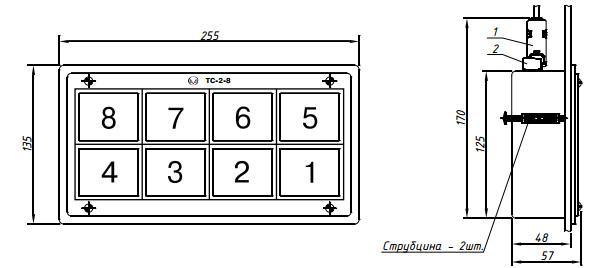

Монтажный чертёж ТС-2-8, ТС-2-8-01

рис. 2 - Монтажный чертёж ТС-2-8, ТС-2-8-01, где:

  • 1 - Розетка DBН-26F «под пайку»;
  • 2 - Клеммник «под винт» (сечение провода Smax=2,5мм).

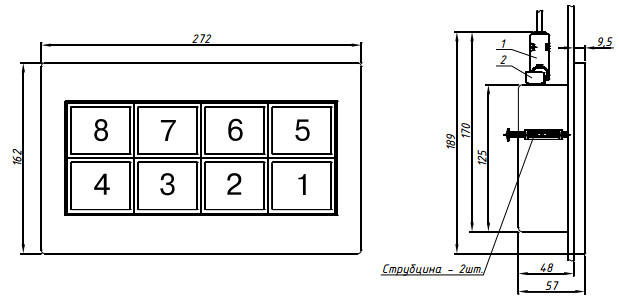

Монтажный чертёж ТС-2-8-IP54, ТС-2-8-01-IP54

рис. 3 - Монтажный чертёж ТС-2-8-IP54, ТС-2-8-01-IP54, где:

  • 1 - Розетка DBН-26F «под пайку»;
  • 2 - Клеммник «под винт» (сечение провода Smax=2,5мм).

Модификации

Исполнения

Шифр

Цвет свечения светодиодных ячеек

Диапазон рабочих температур

Степень защиты передней панели

ТС-2-8

Красный

+5...+50°С

IP20

ТС-2-8-01

Зеленый

+5...+50°С

IP20

ТС-2-8-IP54

Красный

-30...+50°С

IP54

ТС-2-8-01-IP54

Зелёный

-30...+50°С

IP54
