Токосъемник КТ-016
Описание
Бескорпусные кольцевые токосъемники КТ-016 предназначены для передачи электроэнергии, данных и сигналов управления на вращающиеся элементы конструкции.
Характеристики
|
Электрические характеристики: |
|
|
напряжение |
400 В |
|
ток |
от 5 - 20 мA до 16 A |
|
контактные кольца: |
ø 30x6 мм, латунь (MS) |
|
расстояние между кольцами 12 мм |
|
|
щёткодержатель: |
щёткодержатель с двумя запрессованными щетками (меднографит) 20x6.4 мм |
|
наконечники кабельные 4.8 (DIN 46244) |
|
|
для плоского крепления 4.8 (DIN 46247) |
|
|
класс защиты |
IP00 |
|
Передача данных и управление: |
кольца с многослойным TiAlN(ML) и щётки с серебряным (Ag) покрытием для передачи аналоговых и цифровых сигналов. |
|
Электропроводка и число полюсов: |
|
|
минимум |
3 |
|
максимум |
10 (вкл. PE) |
|
укомплектован соединительными медными проводами (подведены к клеммному фланцу) сечением |
2,5 мм2
|
|
Дополнительные технические характеристики: |
|
|
Скорость вращения |
1 - 100 об/мин |
|
изоляция, изолирующие части: |
полиамид, армированный стекловолокном |
|
температура среды: |
от -35°C до +50°C; |
|
при > 30°C максимальный ток нагрузки должен быть уменьшен |
|
|
монтажный вал: |
da = 15h9. |

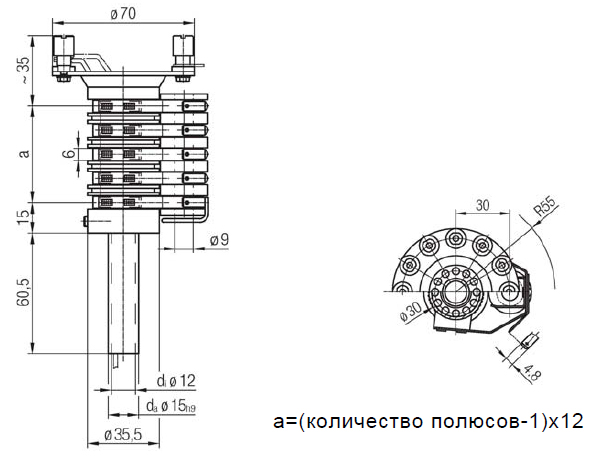

Габаритные и установочные размеры токосъемников КТ-016
Комплектация
Комплект поставки
- Кольца с щёткодержателями и щётками в сборе.
- Изоляторы.
- Монтажный вал (защищён от вращения двумя установочными винтами M5, DIN 914).
Обозначение при заказе
2301XXYY, где:
- XX – максимальный ток, ампер;
- YY - количество колец, штук.
Пример заказа: 23011603 (ток 16 А, 3 кольца).
