Устройство УАКИ-Э

Устройство автоматического контроля изоляции УАКИ-Э применяется для защиты рабочего персонала от поражения электрическим током при утечке тока на землю в сетях переменного тока. Наиболее широко применяется на горнодобывающих, горнорудных и угольных предприятиях.

Устройство УАКИ-Э используется в стационарных трансформаторных подстанциях, панели экскаваторов, буровых станков и других механизмов, которые используют для питания изолированную нейтраль. Благодаря независимому источнику измерительного и питающего напряжения существует возможность проведения поиска поврежденных участков при отключенном вводном автомате.

Отличительной особенностью реле УАКИ-Э является то, что устройство может воздействовать на независимый расцепитель общего фидерного автоматического выключателя.

Стабильность работы УАКИ-Э обеспечивают фильтры, которые защищают прибор от ложного срабатывания при возникновении помех.

Принцип действия

Устройство УАКИ-Э с напряжением 127,220,380В малогабаритным прямоугольным блоком. Корпус выполнен из несгораемого ударопрочного пластика. Внутри винтами закреплена плата, на которой размещены элементы схемы.

На корпусе размещены светодиоды, сигнализирующие о правильности работы устройства, клеммник для подключения трансформатора и кнопки проверки и предотвращения работы УАКИ-Э.

Для подключения к сети и коммутатору предусмотрены кабельные вводы.

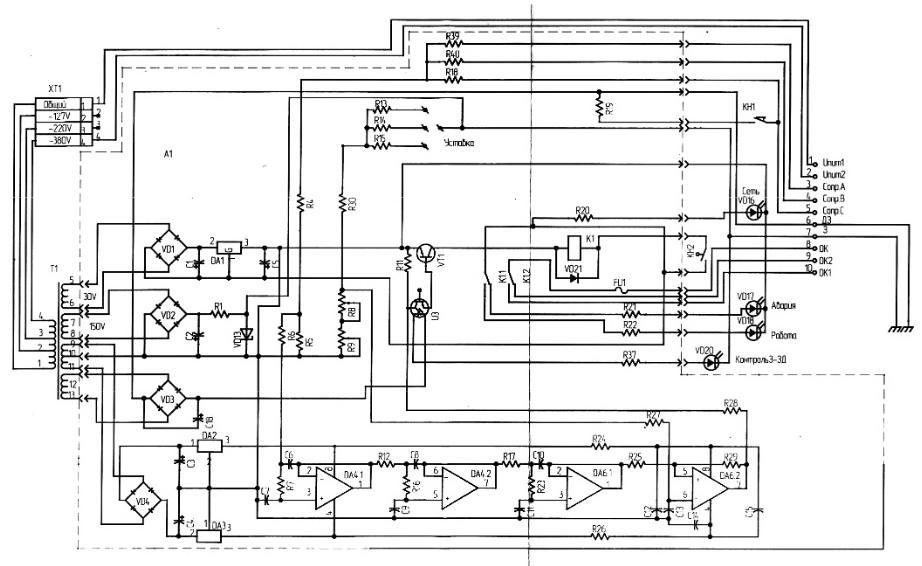

Принципиальная электрическая схема УАКИ-Э

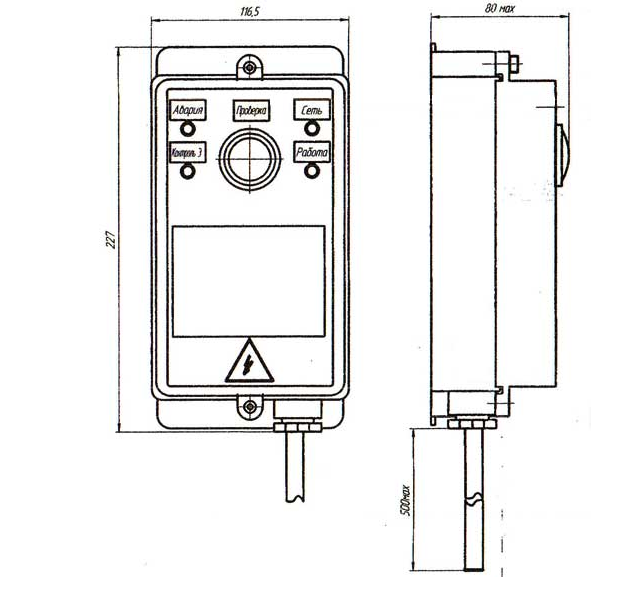

Габаритные и установочные размеры
