Трансформатор ТОЛК6
Безналичный расчет для юр. лиц, предоплата на банковкую карту, оплата с отсрочкой платежа.
Обмен/возврат товара надлежащего качества в течение 14 дней.
Гарантия от магазина Техноторг: 12 мес.
|
Модель |
Трансформатор ТОЛК6 |
|
Рабочее напряжение |
6 кВ (номинально) 7,2 кВ (максимально) |
|
Нагрузка вторичной обмотки |
30В (cos ϕ 0.8) |
|
Измерительная точность вторичной обмотки |
класс 1 |
|
Защитная точность вторичной обмотки |
класс 10Р |
|
Допустимый размер тока относящийся на первичную обмотку |
(0,1/0,15/0,2/0,3/0,4/0,5/0,6)кА |
|
Ток вторичной обмотки |
5А |
|
Кратность |
5,5 (номинальная) |
|
Рабочая частота |
50Гц |
|
Питающее напряжение для дополнительной обмотки |
(80÷120) Вольт |
|
Электродинамическая стойкость |
26 кА |
|
Термическая стойкость |
10 кА (длительность 1с) |
|
Климатическое исполнение |
О5.1 |
|
Отказоустойчивость |
19 985 часов |
|
Срок службы |
25 лет |
|
Электростойкость изоляции первичной обмотки |
21 кВэфф (длительность 60 с) |
|
Электростойкость изоляции вторичной обмотки |
3 кВэфф (длительность 60 с) |
Трансформатор тока ТОЛК6 является электрической машиной преобразования переменного тока.
Назначение
Приводится в рабочее состояние, что влечет за собой использование в одном из ниже представленных моделей:
- измерителя уровня тока,
- источника питания схем релейной защиты,
- испытателя схем токовой защиты.
Трансформатор имеет на своем корпусе уровень из 3-х рабочих обмоток. Электроизоляция имеет литую структуру.

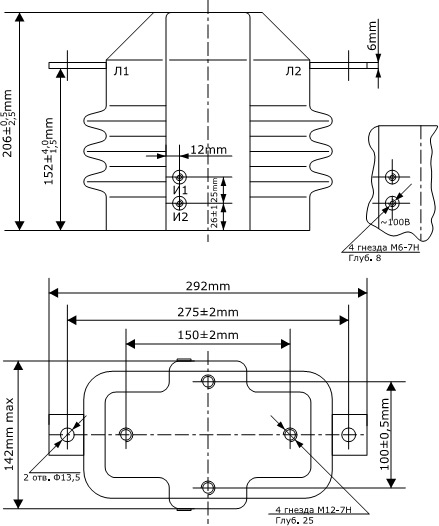

Рис.1 - схема габаритных размеров трансформатора ТОЛК6
Существует 6 модификаций, различающихся током первичной обмотки.
