Описание

Трансформаторы серии УТТ

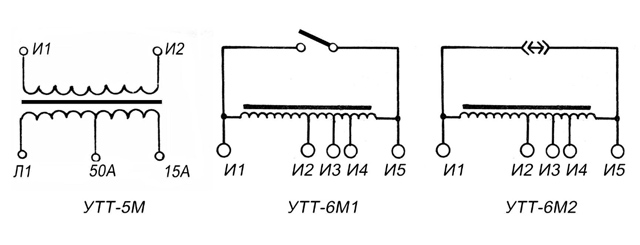

Трансформаторы тока измерительные лабораторные УТТ-6М2, УТТ-6М1, УТТ-5М, И515М, И54М – это специальные устройства, которые используются для электрических измерений и поверки различных менее точных приборов в цепях с переменным током. Трансформаторы предназначены для эксплуатации только в закрытых помещениях. Нормальная рабочая температура при этом равняется 10 - 35 градусов по шкале Цельсия, относительная влажность не должна превышать уровня в 80%.

Характеристики

Сохранение трансформаторных характеристик происходит на частоте в 60 Герц;
Значение номинального вторичного тока составляет 5 А;
Значение номинального напряжения между корпусом и первичной/вторичной обмотками – 660 V;
Трансформатор имеет возможность работать беспрерывно до 8 часов;
Минимальное время простоя после 8-ми часовой беспрерывной работы составляет 30 минут;

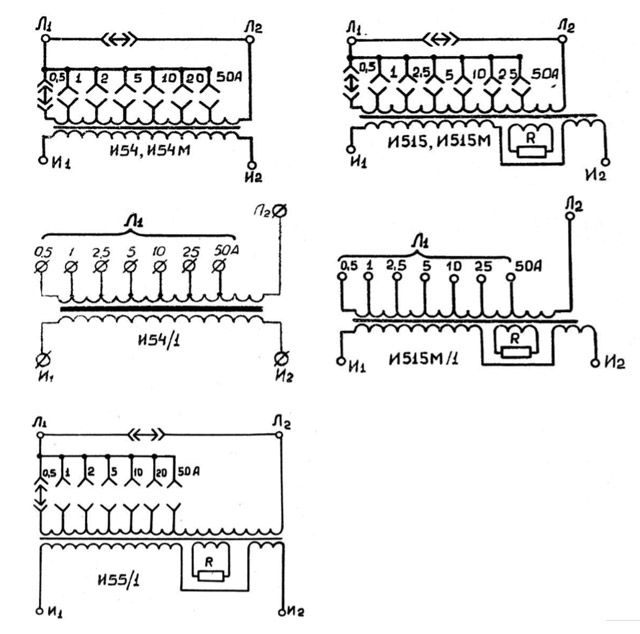

Трансформатор И515М, у которого класс точности составляет 0,1, может выпускаться в двух модификациях:
- Переключающее устройство штепсельного вида;
- Переключающее устройство клеммного вида.

В данных трансформаторах содержится небольшое количество цветных металлов – алюминиевые и медные сплавы. Процент содержания алюминия в трансформаторе составляет 68 грамм, а меди и ее сплавов – 571 грамм.

Параметры	И54М	И515М	УТТ–5М	УТТ–6М1	УТТ–6М2
Уровень класса точности	0.2	0.1	0.2
Значение частоты, Hz	50 - 1000	50
Сила тока, А	50; 20; 10; 5; 2; 1; 0,5		600; 300; 200; 150; 100; 50; 15	2000; 150; 1200; 100; 800; 750; 300; 500; 400; 600; 250; 200; 1500; 1000
Значение вторичной нагрузки, V·A	(при cosφ от 0,50 до 1) 10	(при cosφ от 0.80 до 1) 10	(при cosφ от 0.80 до 1) 5	(при cosφ от 0.80 до 1) 10
Предел токовой погрешности, %	±0,20 + 0,040 (Iн / I - 1)	±0,100 + 0,020 (Iн / I - 1)	±0,20 + 0,040 (Iн / I - 1)
Предел угловой погрешности	[±10.0 + 1.0] (Iн / I - 1)'	[±5.0 + 0.50] (Iн / I - 1)'	[±10.0 + 1.0] (Iн / I - 1)'
Центральное отверстие, диаметр, мм	-		37	80
Габариты, мм	185 * 125 * 235		164 * 131 * 60	236 * 190 * 78	240 * 195 * 90
Вес прибора, кг	4		1,5	3,8
