Ампула уровня АКН-60-44, АКН-20/17, АКН-10/17, АЦПН-11х39, АЦПН-11х64 относятся к сверхточным измерителям, предназначенным для работы с малыми угловыми величинами. Гидромеханическая конструкция данных приборов позволяет выполнять вертикальный и горизонтальный монтаж оборудования, функциональность которого зависит от точного позиционирования в пространстве.

Область применения ампулы

Ампула АКН, АЦПН задействуются во время монтажно-строительных работ, при установке оборудования в производственных цехах.

Устройство и работа ампулы АКН, АЦПН

Основным материалом корпуса ампул является прочное стекло. На его поверхность нанесено измерительное деление, отметка центра и оси. Дискретное значение отдельного элемента деления равно номинальной  величине угла. При повороте ампулы пузырек смещается на 2 миллиметра, соответственно угол поворота приравнивается к значению цены деления конкретной модели ампулы. С помощью центральной отметки можно зафиксировать положение в 0 градусов.

Схема ампулы уровня АКН, АЦПН

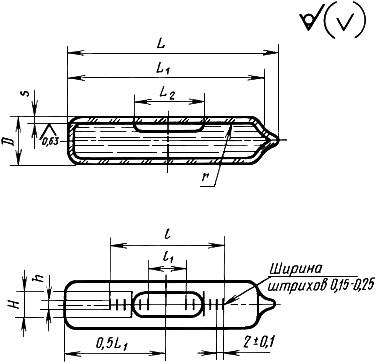

Рис.1 - Схема ампулы уровня АКН, АЦПН

Характеристики

Параметр

Модель ампулы

Ампула АКН-60-44

Ампула АКН-20/17

Ампула АКН-10/17

Ампула АЦПН-11×39

Ампула АЦПН-11×64

Рекомендуемый режим рабочих температур, 0С

-50..+50

Цена деления

60’

20’

10’

3’

15”

Диаметр корпуса, мм

44

17

11

Высота корпуса, мм

13

11

11

-

-

Диаметр пузырька, мм

14

5

5

-

-

Диаметр рисок, мм

6; 10; 14; 18; 22; 26

3,7

3,7

-

-

Длина корпуса, мм

-

-

-

39

64

Длина пузырька, мм

-

-

-

12

20

Модификации

Серии измерительных ампул АКН и АЦПН обладают существенными различиями в конструкции и функциональной принадлежности.

Корпус модификации АЦПН выполнен в формате цилиндра с нанесенной измерительной шкалой. В качестве шкалы выступает стандартная штриховая маркировка, либо перекрестие в центральной части корпуса. Еще одна особенность данных устройств – возможность изготовления ампул реверсивного типа.

В модификации АКН измерительная шкала наносится с помощью круглых рисок. В горизонтальной плоскости обладают круглым сечением, диаметр которого указывается в маркировке конкретной модели (к примеру АКН60-44 обладает сечением 44 мм). Точность данного типа ампул несколько ниже, чем у предыдущей модификации. Дискретная величина измерения соответствует угловым минутам.
