Вал первичный раздаточной коробки 210-1802025

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Вал первичный раздаточной коробки 210-1802025 используется для установки сопрягаемых деталей и передачи вращающего момента.

Сам вал устанавливается в корпусе раздаточной коробки с помощью подшипников, а вращение передается через шлицы.

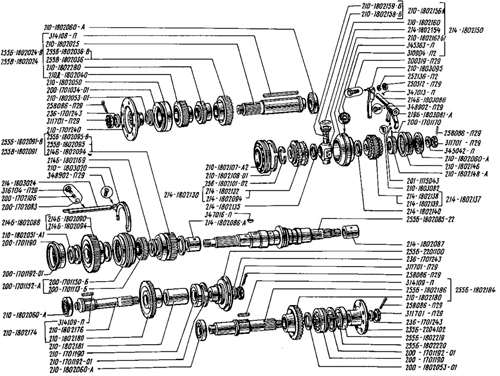

Рис.1. Схема вала первичного раздаточной коробки 210-1802025
Рис.1. Схема вала первичного раздаточной коробки 210-1802025

Перечень запасных частей
№ детали Наименование детали Кол-во деталей в моделях
200-1701034-01 Кольцо стопорное 1
200-1701113-Б Втулка 1
200-1701150-Б Синхронизатор 1
200-1701152-А Синхронизатор в сборе -
200-1701170 Пружина фиксатора 2
200-1701190 Подшипник шариковый ГПЗ-50411 3
200-1701190 Подшипник шариковый ГПЗ-50411 -
200-1701190 Подшипник шариковый ГПЗ-50411 -
200-1701190 Подшипник шариковый ГПЗ-50411 3
200-1701190 Подшипник шариковый ГПЗ-50411 -
200-1701192-01 Кольцо упорное -
200-1701192-01 Кольцо упорное 3
200-1701192-01 Кольцо упорное -
200-1701192-01 Кольцо упорное -
200-1701192-01 Кольцо упорное -
200-1701192-01 Кольцо упорное 3
200-1702083 Шарик-фиксатор 1
200-1702106 Пружина фиксатора 1
200-1802053-01 Кольцо упорное -
200319-П29 Болт М10х1,5х50 4
201-1115043 Шарик-фиксатор 2
210-1701240 Фланец передний 1
210-1802025 Вал первичный 1
210-1802050 Подшипник шариковый ГПЗ-50412 1
210-1802051-А1 Шайба опорная -
210-1802053-01 Шайба опорная 2
210-1802060-А Подшипник роликовый ГПЗ-42310К2М -
210-1802060-А Подшипник роликовый ГПЗ-42310К2М -
210-1802060-А Подшипник роликовый ГПЗ-42310К2М -
210-1802060-А Подшипник роликовый ГПЗ-42310К2М -
210-1802060-А Подшипник роликовый ГПЗ-42310К2М -
210-1802060-А Подшипник роликовый ГПЗ-42310К2М -
210-1802060-А Подшипник роликовый ГПЗ-42310К2М -
210-1802060-А Подшипник роликовый ГПЗ-42310К2М -
210-1802107-А2 Подшипник роликовый ГПЗ-2Н322220К -
210-1802108-01 Кольцо стопорное 1
210-1802146 Муфта 1
210-1802148-А Втулка -
210-1802156-А Сателлит дифференциала в сборе -
210-1802158-Б Сателлит 4
210-1802159-Б Втулка сателлита 4
210-1802160 Шайба сателлита 4
210-1802162-Б1 Обойма дифференциала 1
210-1802174 Вал среднего моста в сборе 1
210-1802176 Вал привода среднего моста 1
210-1802180 Шестерня 2
210-1802180 Шестерня -
210-1802180 Шестерня 2
210-1802180 Шестерня -
210-1802181 Втулка распорная 1
210-1802280 Шестерня отбора мощности 1
210-1803020 Вилка синхронизатора 1
210-1803082 Штифт вилки 2
210-1803095 Рычаг дифференциала 1
210Д-1802040 Шестерня низшей передачи 1
214-1802086-А Втулка передняя -
214-1802087 Втулка задняя 1
214-1802094 Втулка шестерни -
214-1802094 Втулка шестерни 2
214-1802094 Втулка шестерни -
214-1802094 Втулка шестерни 2
214-1802130 Шестерня промежуточного моста в сборе 1
214-1802132 Шестерня промежуточного моста 1
214-1802135 Шайба опорная 1
214-1802137 Шестерня заднего моста в сборе 1
214-1802138 Шестерня заднего моста 1
214-1802139 Втулка шестерни 2
214-1802140 Шайба опорная 1
214-1802150 Дифференциал в сборе 1
214-1802154 Крестовина дифференциала 1
214-1803024 Шток вилки 1
214Б-1802088 Шестерня низшей передачи в сборе 1
214Б-1802090 Шестерня низшей передачи 1
214Б-1802094 Втулка шестерни 3
214Б-1802169 Шайба опорная 4
214Б-1803086 Валик вилки 1
219Б-1803081-А Вилка дифференциала -
236-1701243 Пружина тарельчатая -
236-1701243 Пружина тарельчатая -
236-1701243 Пружина тарельчатая 1
236-1701243 Пружина тарельчатая -
236-1701243 Пружина тарельчатая -
236-1701243 Пружина тарельчатая 1
250512-П29 Гайка М10х1,5 38
252136-П2 Шайба 10 пружинная 32
255Б-1802024-В Вал первичный в сборе -
255Б-1802036-В Шестерня высшей передачи -
255Б-1802085-22 Вал промежуточный 1
255Б-1802091-В Шестерня высшей передачи в сборе -
255Б-1802095-В Шестерня высшей передачи -
255Б-1802184 Вал привода заднего моста в сборе 1
255Б-1802186 Вал привода заднего моста 1
255Б-1802219 Подшипник роликовый ГПЗ-12311 КМ 1
255Б-1802220 Втулка распорная 1
255Б-2201100 Фланец промежуточного моста с отражателем в сборе 1
255Б-2204102 Фланец заднего моста 1
255В-1802024 Вал первичный в сборе -
255В-1802036 Шестерня высшей передачи -
255В-1802091 Шестерня высшей передачи в сборе -
255В-1802095 Шестерня высшей передачи -
256-1802101-02 Кольцо упорное 1
258086-П29 Шплинт разводной 6,3х60 -
258086-П29 Шплинт разводной 6,3х60 -
258086-П29 Шплинт разводной 6,3х60 3
258086-П29 Шплинт разводной 6,3х60 -
258086-П29 Шплинт разводной 6,3х60 -
258086-П29 Шплинт разводной 6,3х60 -
258086-П29 Шплинт разводной 6,3х60 3
258086-П29 Шплинт разводной 6,3х60 -
310904-П29 Винт 4
311701-П29 Гайка прорезная М39х2 -
311701-П29 Гайка прорезная М39х2 1
311701-П29 Гайка прорезная М39х2 -
311701-П29 Гайка прорезная М39х2 -
311701-П29 Гайка прорезная М39х2 -
311701-П29 Гайка прорезная М39х2 -
311701-П29 Гайка прорезная М39х2 1
311701-П29 Гайка прорезная М39х2 -
314108-П Шпонка 1
314109-П Шпонка -
314109-П Шпонка 2
314109-П Шпонка -
314109-П Шпонка 2
316104-П29 Пробка гнезда М12 1
345042-П Шайба 39,5 1
345363-П Шайба 12 установочная 4
347013-П Шпонка 1
347016-П Шпонка 4
348902-П29 Винт 3
348902-П29 Винт -
348902-П29 Винт 3

Характеристики

Технические характеристики
Параметры Значения
Габаритные размеры, мм 410x 80
Масса, кг 9,67
