Пластинчатый канальный теплоутилизатор Канал-ПКТ

Цена по запросу
Под заказ
Доставка в Москву
Срок доставки от 7 до 40 дней

Описание

Пластинчатый канальный теплоутилизатор Канал-ПКТ предназначен для утилизации тепловой энергии вытяжного воздуха в канальных системах вентиляции и кондиционирования производственных и жилых зданий.

Структура условного обозначения

Пластинчатый канальный теплоутилизатор маркируется так: Канал-ПKT – 40-20, где

  • Канал-ПKT - тип теплоутилизатора,
  • 40 - 20 - типоразмер (по прямоугольному присоединительному сечению В×Н).

Конструктивное исполнение

Теплоутилизатор состоит из рекуперативного перекрестноточного теплообменника внутри специального корпуса. Корпус теплоутилизатора выполняется из оцинкованной стали. Теплообменная поверхность утилизатора образована гофрированными пластинами из алюминиевой фольги.

Вытяжной воздух, удаляемый из обслуживаемого помещения, протекает по каждому второму каналу между пластинами рекуперативного теплообменника, нагревая их (в зимний период) или охлаждая (в летний). Обрабатываемый приточный воздух протекает через остальные каналы теплообменника, поглощая тепло нагретых пластин или наоборот охлаждаясь.

Теплоутилизатор предполагает как горизонтальную, так и вертикальную установку. При этом должен быть обеспечен отвод конденсата из вытяжного вентиляционного канала. С этой целью следует обеспечить уклон соответствующего участка вентиляционного канала длиной 1 - 3 м, который должен быть надежно герметизирован. В нижней точке канала необходимо предусматривать патрубок для слива образующегося конденсата.

Направление подачи воздуха - через теплоутилизатор или в обход него на следующий участок приточной вентиляционной системы – регулируется при помощи определенного клапана байпаса, который должен предусматриваться в системе отдельно.

При монтаже теплоутилизатора необходимо предусматривать сервисный доступ для обслуживания теплоутилизатора: периодически необходимо производить очистку теплообменной поверхности утилизатора.

Характеристики

Параметры
Обозначение Размеры, мм Масса, кг, не более
В н l l1 l2
Канал-ПKT-40-20 400 200 420 585 626 25,6
Канал-ПKT-50-25 500 250 520 685 767 35,6
Канал-ПKT-50-30 500 300 520 685 767 35,6
Канал-ПKT-60-30 600 300 620 785 909 46,6
Канал-ПKT-60-35 600 350 620 785 909 48,6
Канал-ПKT-70-40 700 400 720 885 1050 64,6
Канал-ПKT-80-50 800 500 820 985 1192 85,6
Канал-ПKT-90-50 900 500 920 1085 1333 92,0
Канал-ПKT-100-50 1000 500 1020 1185 1475 105,6

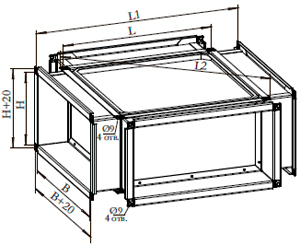

Рис.1. Габаритные размеры теплоутилизатора Канал-ПКТ
Рис.1. Габаритные размеры теплоутилизатора Канал-ПКТ
